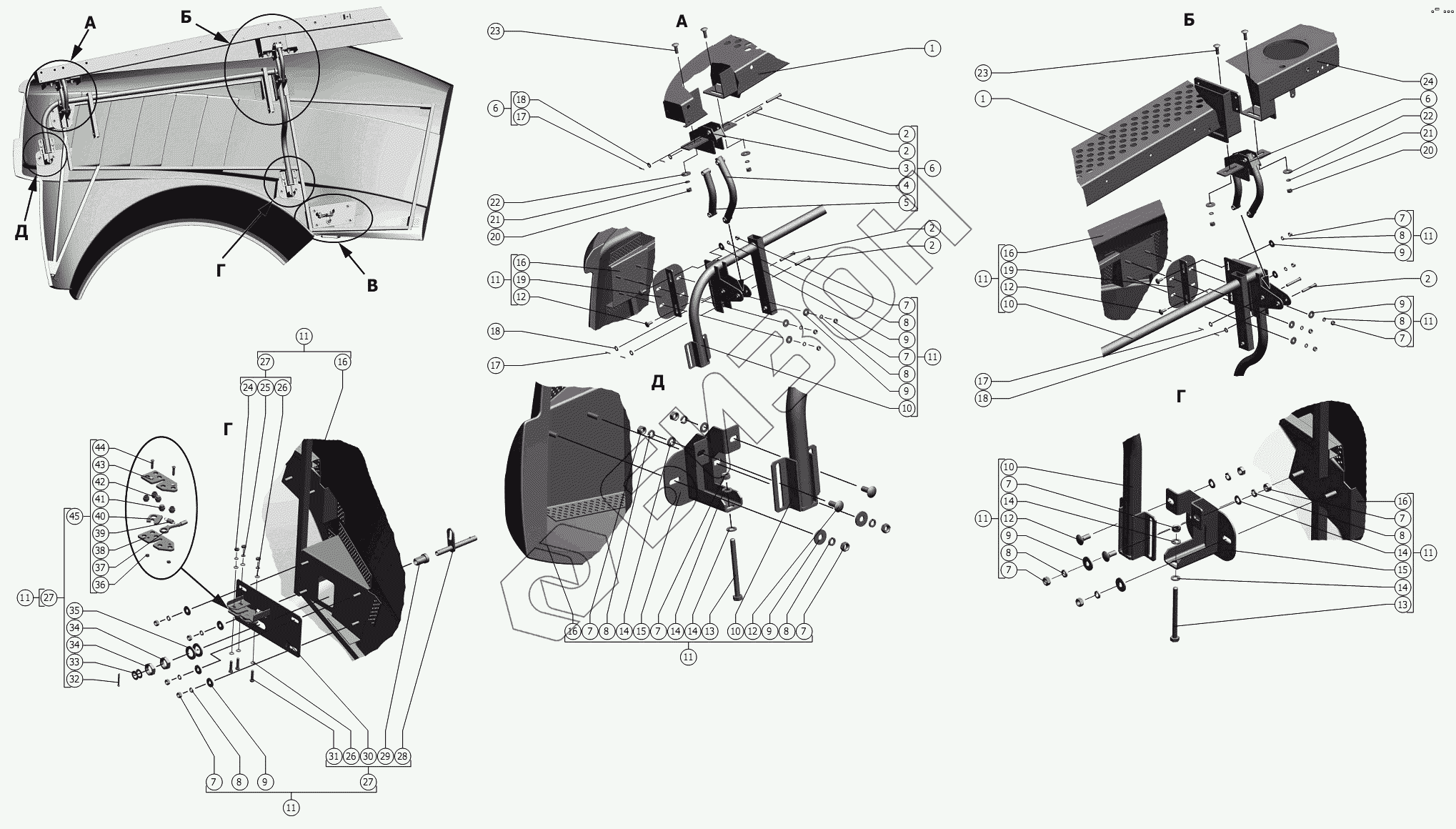

Графический каталог запасных частей к технике: РСМ-1401. Капот
1
1
2
2
2
2
2
3
4
5
6
6
6
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
10
10
10
10
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
13
13
14
14
14
14
14
14
15
15
16
16
16
16
16
17
17
17
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
26
26
27
27
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1401.01.17.550 | Балка |
Загрузка ...
|
|
| 2 | 6-10 b12x70.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 3 | 1401.56.40.110 | Опора |
Загрузка ...
|
|
| 4 | 1401.56.40.190 | Рычаг |
Загрузка ...
|
|
| 5 | 1401.56.40.180 | Рычаг |
Загрузка ...
|
|
| 6 | 1401.56.40.200 | Кронштейн |
Загрузка ...
|
|
| 7 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 8 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 10 | 1401.56.40.150 | Рамка |
Загрузка ...
|
|
| 11 | 1401.56.40.100 | Капот |
Загрузка ...
|
|
| 12 | М10х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 13 | 101.05.00.637 | Болт М10 |
Загрузка ...
|
|
| 14 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 15 | 1401.56.40.120 | Кронштейн |
Загрузка ...
|
|
| 16 | К.01.00.014 | Щит |
Загрузка ...
|
|
| 17 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 18 | С.10х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 19 | 1401.56.40.130 | Опора |
Загрузка ...
|
|
| 20 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 21 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 22 | C 12.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 23 | М12х35.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 24 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 26 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 27 | 1401.56.40.310 | Замок |
Загрузка ...
|
|
| 28 | 1401.56.40.330 | Курок |
Загрузка ...
|
|
| 29 | 101.01.00.608 | Втулка |
Загрузка ...
|
|
| 30 | 1401.59.40.140 | Основание |
Загрузка ...
|
|
| 31 | М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 32 | 4x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 33 | С.16х1.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 34 | М24х2-6H.04.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 35 | С.24х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 36 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 37 | 101.01.00.420 | Курок |
Загрузка ...
|
|
| 38 | 101.01.00.461 | Плита |
Загрузка ...
|
|
| 39 | РСМ-10.04.18.604 | Пружина |
Загрузка ...
|
|
| 40 | 101.01.00.455 | Зацеп |
Загрузка ...
|
|
| 41 | 101.01.00.609 | Втулка |
Загрузка ...
|
|
| 42 | 101.01.00.609-01 | Втулка |
Загрузка ...
|
|
| 43 | 101.01.00.461-01 | Плита |
Загрузка ...
|
|
| 44 | В.М6-6gх25.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 45 | 101.01.00.410 | Замок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
