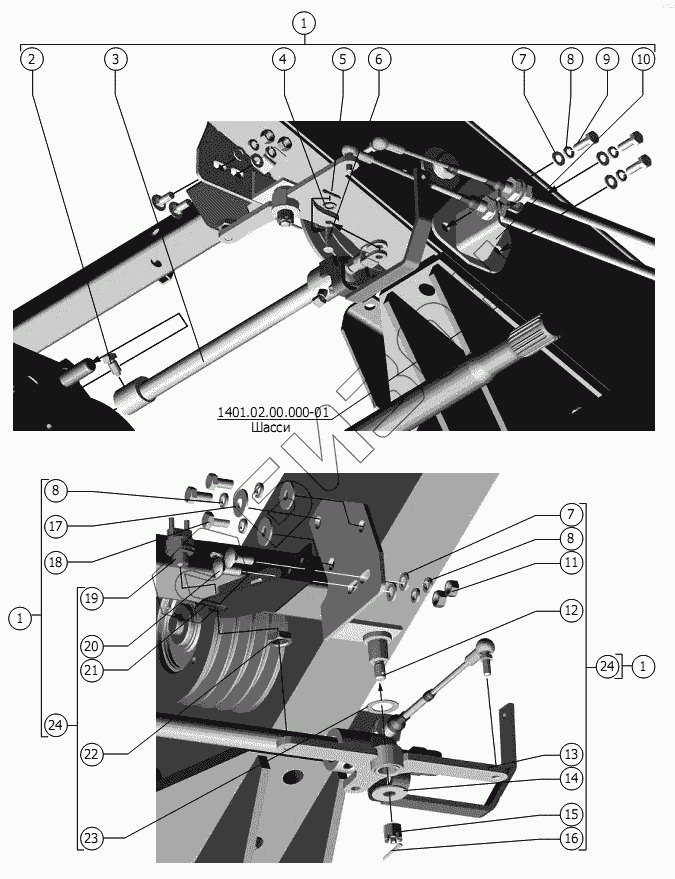

Графический каталог запасных частей к технике: РСМ-1401. Механизм управления коробкой диапазонов
1401.02.00.000-01
1
1
1
2
3
4
5
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1401.02.00.000-01 | 1401.02.00.000-01 | Шасси |
Загрузка ...
|
|
| 1 | 1401.02.05.000 | Механизм управления коробкой диапазонов |
Загрузка ...
|
|
| 2 | РСМ-10Б.04.58.604 | Болт штока |
Загрузка ...
|
|
| 3 | 1401.02.05.010 | Шток |
Загрузка ...
|
|
| 4 | C 10х2.01.019 ГОСТ 10450-78 | Шайба |
Загрузка ...
|
|
| 5 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 6 | 6-10 b12x30.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 7 | C 10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 8 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 10 | 1401.02.05.030 | Кронштейн |
Загрузка ...
|
|
| 11 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 12 | 1401.02.05.050 | Кронштейн |
Загрузка ...
|
|
| 13 | 101.02.63.030 | Рычаг |
Загрузка ...
|
|
| 14 | C 12х2.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 15 | М12-6H.6.019 ГОСТ 5918-73 | Гайка |
Загрузка ...
|
|
| 16 | 3,2x32.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 17 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 18 | М10-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 19 | ВК 418Б-М | Выключатель |
Загрузка ...
|
|
| 20 | М10х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 21 | 101.02.62.100 | Кронштейн |
Загрузка ...
|
|
| 22 | М16х1,5-6H.04.35.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 23 | C 20х1.01.019 ГОСТ 10450-78 | Шайба |
Загрузка ...
|
|
| 24 | 1401.02.05.040 | Блок переключения |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
