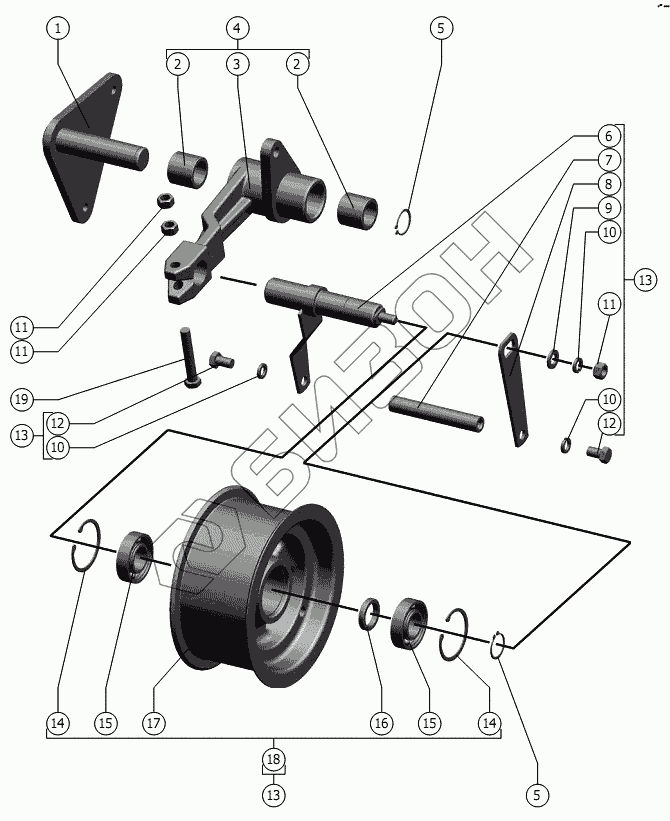

Графический каталог запасных частей к технике: РСМ-1401. Натяжник
1
2
2
3
4
5
5
6
7
8
9
10
10
10
11
11
11
12
12
13
13
13
14
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1401.01.06.090 | Опора |
Загрузка ...
|
|
| 2 | РСМ-100.05.00.003 | Втулка |
Загрузка ...
|
|
| 3 | 1401.01.06.110 | Рычаг |
Загрузка ...
|
|
| 4 | 1401.01.06.080 | Рычаг |
Загрузка ...
|
|
| 5 | C30 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 6 | 1401.01.06.070 | Ось |
Загрузка ...
|
|
| 7 | РСМ-100.06.03.801 | Ось |
Загрузка ...
|
|
| 8 | 1401.01.06.401 | Кронштейн |
Загрузка ...
|
|
| 9 | С.12х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 10 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 11 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 12 | М12-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 13 | 1401.01.06.120 | Шкив |
Загрузка ...
|
|
| 14 | C62 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 15 | 180206С17 ГОСТ 8882-75 | Ротор вентилятора РСМ-10Б.14.51.020 |
Загрузка ...
|
|
| 16 | РСМ-10.01.47.006 | Втулка |
Загрузка ...
|
|
| 17 | 101.01.10.103-01 | Шкив |
Загрузка ...
|
|
| 18 | 101.01.10.210 | Шкив |
Загрузка ...
|
|
| 19 | М12-6gx75.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
