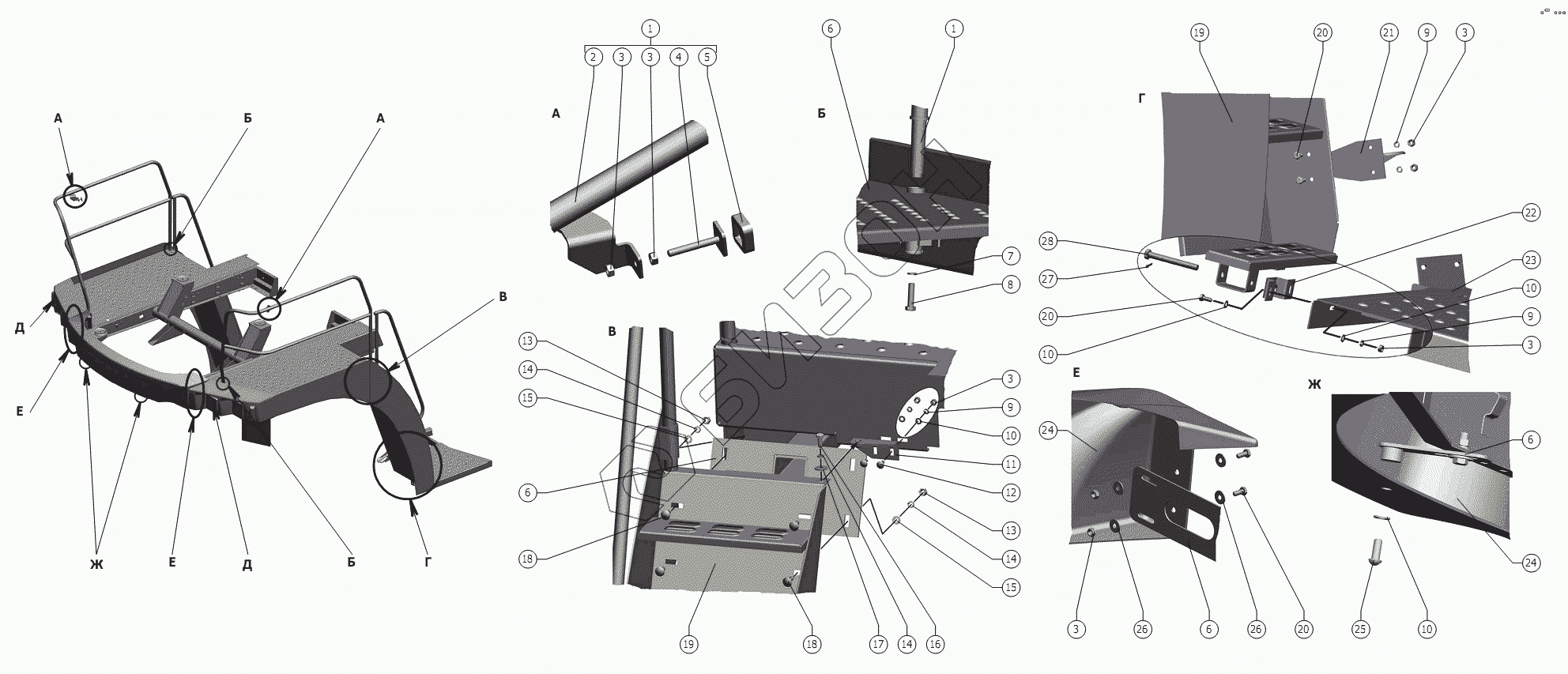

Графический каталог запасных частей к технике: РСМ-1401. Площадка входа
1
1
2
2
3
3
3
3
3
3
4
5
6
6
6
6
7
8
9
9
9
10
10
10
10
11
11
12
13
13
14
14
14
15
15
16
17
18
18
19
19
19
20
20
20
21
22
23
24
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1401.01.07.170-01 | Поручень справа |
Загрузка ...
|
|
| 1 | 1401.01.07.170 | Поручень слева |
Загрузка ...
|
|
| 2 | 1401.01.07.180 | Поручень слева |
Загрузка ...
|
|
| 2 | 1401.01.07.180-01 | Поручень справа |
Загрузка ...
|
|
| 3 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 4 | 101.07.00.840 | Упор |
Загрузка ...
|
|
| 5 | А 13.38.002 | Чехол |
Загрузка ...
|
|
| 6 | 1401.01.07.000 | Площадка |
Загрузка ...
|
|
| 7 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 11 | 1401.01.07.440 | Кронштейн слева |
Загрузка ...
|
|
| 11 | 1401.01.07.440-01 | Кронштейн справа |
Загрузка ...
|
|
| 12 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 13 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 14 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 15 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 16 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 18 | М10х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 19 | 1401.01.07.300 | Лестница справа |
Загрузка ...
|
|
| 19 | 1401.01.07.300-01 | Лестница слева |
Загрузка ...
|
|
| 20 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 21 | 1401.01.07.240 | Кронштейн |
Загрузка ...
|
|
| 22 | 1401.01.07.390 | Кронштейн |
Загрузка ...
|
|
| 23 | 1401.05.01.700 | Рама |
Загрузка ...
|
|
| 24 | 1401.07.00.020 | Бампер |
Загрузка ...
|
|
| 25 | В.М8-6gх20.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 26 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 27 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 28 | 1401.01.07.604 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
