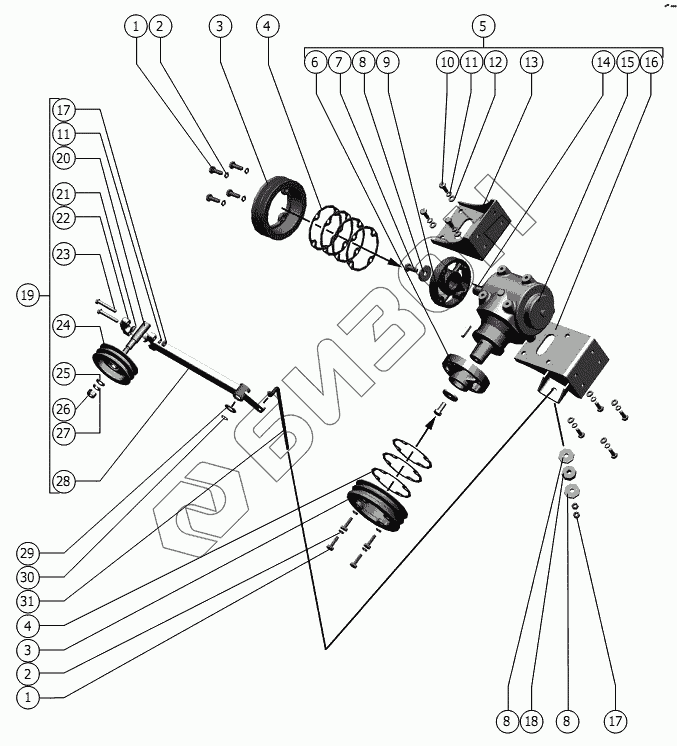

Графический каталог запасных частей к технике: РСМ-1401. Привод вентилятора
1
1
2
2
3
3
4
4
5
6
7
8
8
8
9
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | 1401.05.00.106 | Шкив |
Загрузка ...
|
|
| 4 | 1401.05.00.489 | Пластина регулировочная |
Загрузка ...
|
|
| 5 | 1401.05.00.640 | Редуктор |
Загрузка ...
|
|
| 6 | 1401.05.00.125 | Ступица |
Загрузка ...
|
|
| 7 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 8 | РСМ-10Б.01.06.408А | Шайба |
Загрузка ...
|
|
| 9 | 1401.05.00.124 | Ступица |
Загрузка ...
|
|
| 10 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 11 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | C.10x3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 13 | 1401.05.00.630 | Опора |
Загрузка ...
|
|
| 14 | 10x8x40 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 15 | G2134 SNR504019 | Редуктор |
Загрузка ...
|
|
| 16 | 1401.05.00.650 | Опора |
Загрузка ...
|
|
| 17 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 18 | РСМ-10.05.00.033А | Амортизатор |
Загрузка ...
|
|
| 19 | 1401.05.00.740 | Натяжник |
Загрузка ...
|
|
| 20 | РСМ-10.01.30.634Б | Ось |
Загрузка ...
|
|
| 21 | РСМ-10.01.30.608 | Втулка |
Загрузка ...
|
|
| 22 | РСМ-10.14.00.301 | Крышка |
Загрузка ...
|
|
| 23 | М10-6gx65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 24 | 1401.05.00.960 | Шкив |
Загрузка ...
|
|
| 25 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 26 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 27 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 28 | 1401.05.00.610 | Рычаг |
Загрузка ...
|
|
| 29 | С.20.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 30 | C20 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 31 | РСМ-10.01.30.613 | Тяга |
Загрузка ...
|
