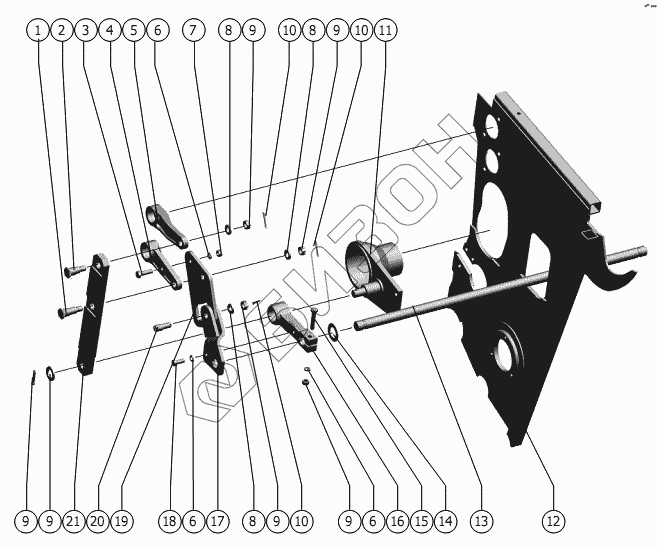

Графический каталог запасных частей к технике: РСМ-1401. Рычаги
1
2
3
4
5
6
6
6
7
8
8
8
9
9
9
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1401.01.01.626-01 | Ось |
Загрузка ...
|
|
| 2 | 1401.01.01.626 | Ось |
Загрузка ...
|
|
| 3 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 4 | 1401.01.01.304 | Рычаг |
Загрузка ...
|
|
| 5 | 1401.01.01.305 | Рычаг |
Загрузка ...
|
|
| 6 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 7 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 8 | С.16х5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 9 | М16-6H.04.35.019 ГОСТ 5919-73 | Гайка |
Загрузка ...
|
|
| 10 | 4x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 11 | 1401.01.01.380 | Опора |
Загрузка ...
|
|
| 12 | 1401.01.01.010 | Каркас |
Загрузка ...
|
|
| 13 | РСМ-100.05.03.643А | Торсион |
Загрузка ...
|
|
| 14 | С.30х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 15 | М12-6gx65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 16 | РСМ-100.05.03.910 | Рычаг |
Загрузка ...
|
|
| 17 | 1401.01.01.550 | Рычаг |
Загрузка ...
|
|
| 18 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 19 | 1401.01.01.439 | Рычаг |
Загрузка ...
|
|
| 20 | 1401.01.01.662 | Ось |
Загрузка ...
|
|
| 21 | 1401.01.01.432 | Подвеска |
Загрузка ...
|
|
| 22 | С.24х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 23 | 6,3x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
