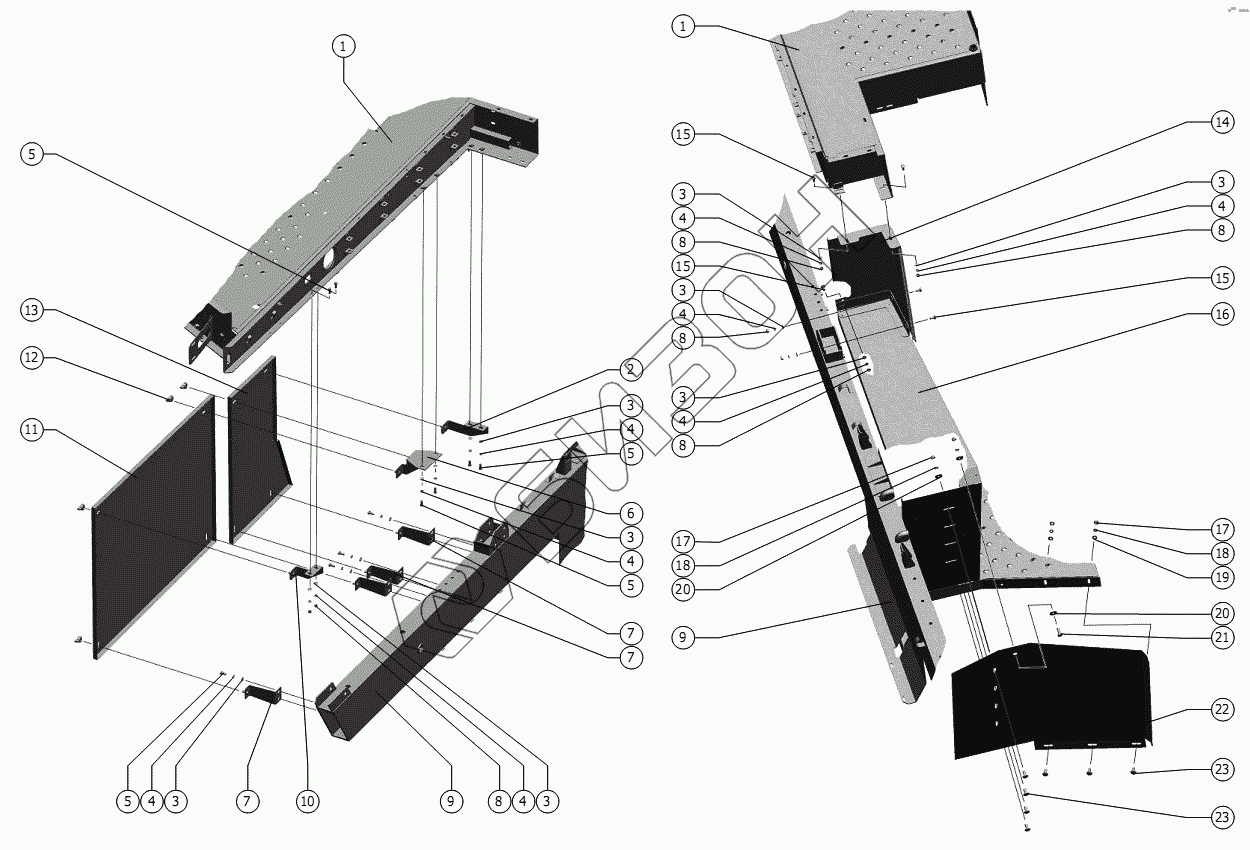

Графический каталог запасных частей к технике: РСМ-1401. Щиты
1
1
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
5
5
6
7
7
7
8
8
8
8
8
9
9
10
11
12
13
14
15
15
15
16
17
17
18
18
19
20
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1401.01.07.000 | Площадка |
Загрузка ...
|
|
| 2 | 1401.01.07.250 | Кронштейн |
Загрузка ...
|
|
| 3 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | 1401.01.07.270 | Кронштейн |
Загрузка ...
|
|
| 7 | 1401.01.00.860 | Кронштейн |
Загрузка ...
|
|
| 8 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | 1401.02.00.000 | Шасси |
Загрузка ...
|
|
| 10 | 1401.01.07.260 | Кронштейн |
Загрузка ...
|
|
| 11 | 1401.01.00.495 | Щит |
Загрузка ...
|
|
| 12 | 54-2-157-01 | Гайка |
Загрузка ...
|
|
| 13 | 1401.01.00.350 | Щит |
Загрузка ...
|
|
| 14 | 1401.01.00.442 | Щит |
Загрузка ...
|
|
| 15 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 16 | 1401.57.32.500 | Ящик инструментальный |
Загрузка ...
|
|
| 17 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 18 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 19 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 20 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 21 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 22 | 1401.56.30.472-01 | Крыло |
Загрузка ...
|
|
| 23 | М10х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
