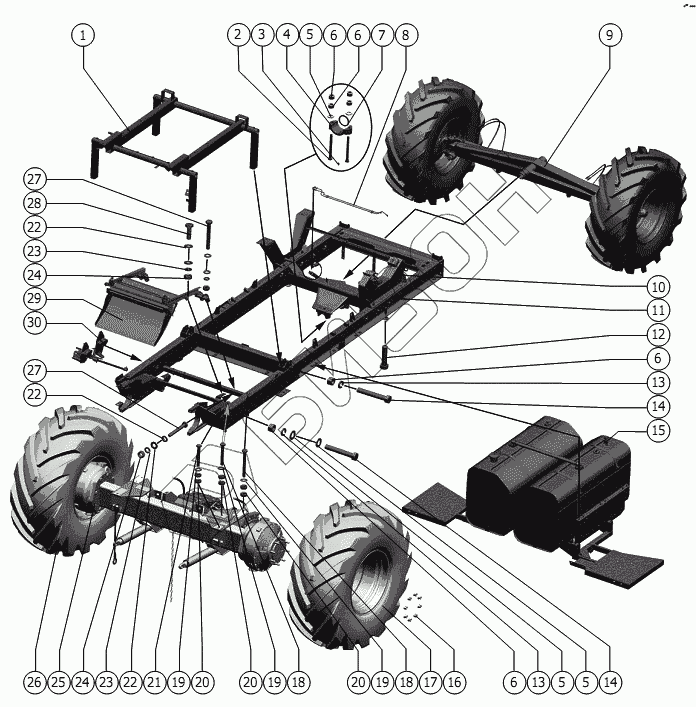

Графический каталог запасных частей к технике: РСМ-1401. Шасси
1
2
3
4
5
5
5
6
6
6
6
7
8
9
10
11
11
12
13
13
14
14
15
16
17
17
18
18
19
19
19
20
20
20
21
22
22
22
23
23
24
24
25
25
26
26
27
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1401.02.06.010 | Рама площадки |
Загрузка ...
|
|
| 2 | М16-6gx170.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 3 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 4 | РСМ-10.01.01.607 | Крышка подшипника |
Загрузка ...
|
|
| 5 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 6 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 7 | РСМ-10.01.01.418 | Шайба |
Загрузка ...
|
|
| 8 | 1401.09.26.000 | Гидрооборудование шасси |
Загрузка ...
|
|
| 9 | 101.02.02.000-01 | Мост управляемых колес |
Загрузка ...
|
|
| 10 | 1401.05.00.500 | Установка опор двигателя |
Загрузка ...
|
|
| 11 | 1401.02.03.010 | Рама |
Загрузка ...
|
|
| 11 | 1401.02.03.010-01 | Рама |
Загрузка ...
|
|
| 12 | РСМ-10.01.01.613А | Болт |
Загрузка ...
|
|
| 13 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 14 | М16-6gx100.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 15 | 1401.84.00.000 | Установка топливных баков |
Загрузка ...
|
|
| 16 | 356-71748 | Гайка |
Загрузка ...
|
|
| 17 | 1401.02.10.050 | Колесо ведущее |
Загрузка ...
|
|
| 17 | РСМ-100.07.10.050 | Колесо ведущее |
Загрузка ...
|
|
| 18 | М20x1,5-6gx280.109.40Х.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 19 | С.20х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 20 | М20х1,5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 21 | М20x1,5-6gx220.109.40Х.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 22 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 23 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 24 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 25 | 1401.02.11.000 | Мост ведущих колес |
Загрузка ...
|
|
| 25 | 1401.02.12.000 | Мост ведущих колес |
Загрузка ...
|
|
| 26 | 1401.02.10.050-01 | Колесо ведущее |
Загрузка ...
|
|
| 26 | РСМ-100.07.10.050-01 | Колесо ведущее |
Загрузка ...
|
|
| 27 | М10-6gx80.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 28 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 29 | 1401.01.04.010 | Диффузор |
Загрузка ...
|
|
| 30 | 1401.02.04.000 | Механизм управления коробкой диапазонов |
Загрузка ...
|
|
| 30 | 1401.02.05.000 | Механизм управления коробкой диапазонов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
