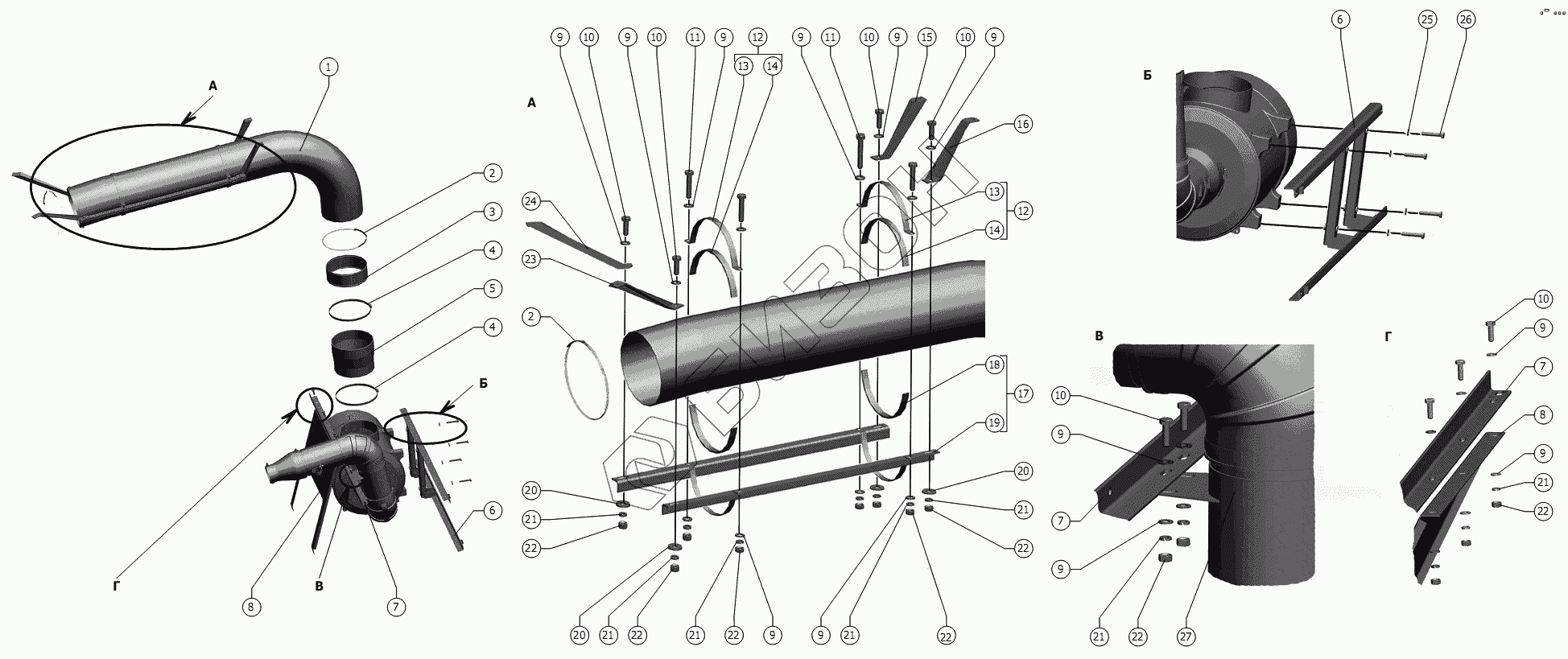

Графический каталог запасных частей к технике: РСМ-1401. Установка фильтра воздушного
1
2
2
3
4
4
5
6
6
7
7
7
8
8
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
11
11
12
12
13
13
14
14
15
16
17
18
19
20
20
20
21
21
21
21
21
21
21
22
22
22
22
22
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1401.05.02.001 | Шланг |
Загрузка ...
|
|
| 2 | 216 NORRES D225 Артикул 216-0225-0000 | Хомут для уплотнительного соединения |
Загрузка ...
|
|
| 3 | 1401.05.02.421 | Переходник |
Загрузка ...
|
|
| 4 | TORRO 220-240/12-C7W2 | Червячный зажим |
Загрузка ...
|
|
| 5 | 270 003 262 | Патрубок |
Загрузка ...
|
|
| 6 | 1401.05.07.510 | Стойка |
Загрузка ...
|
|
| 7 | 1401.05.02.701 | Уголок |
Загрузка ...
|
|
| 8 | 1401.05.02.459 | Щиток |
Загрузка ...
|
|
| 9 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 10 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 11 | М8-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 12 | 1401.05.02.030 | Хомут |
Загрузка ...
|
|
| 13 | 1401.05.02.503 | Хомут |
Загрузка ...
|
|
| 14 | 1401.05.02.002 | Прокладка |
Загрузка ...
|
|
| 15 | 1401.05.02.060-01 | Опора |
Загрузка ...
|
|
| 16 | 1401.05.02.060 | Опора |
Загрузка ...
|
|
| 17 | 1401.05.02.520 | Направляющая |
Загрузка ...
|
|
| 18 | 1401.05.02.002 | Прокладка |
Загрузка ...
|
|
| 19 | 1401.05.02.510 | Направляющая |
Загрузка ...
|
|
| 20 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 21 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 22 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | 1401.05.02.050 | Опора |
Загрузка ...
|
|
| 24 | 1401.05.02.050-01 | Опора |
Загрузка ...
|
|
| 25 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 26 | М10-6gx60.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 27 | 1401.05.02.070 | Воздуховод |
Загрузка ...
|
