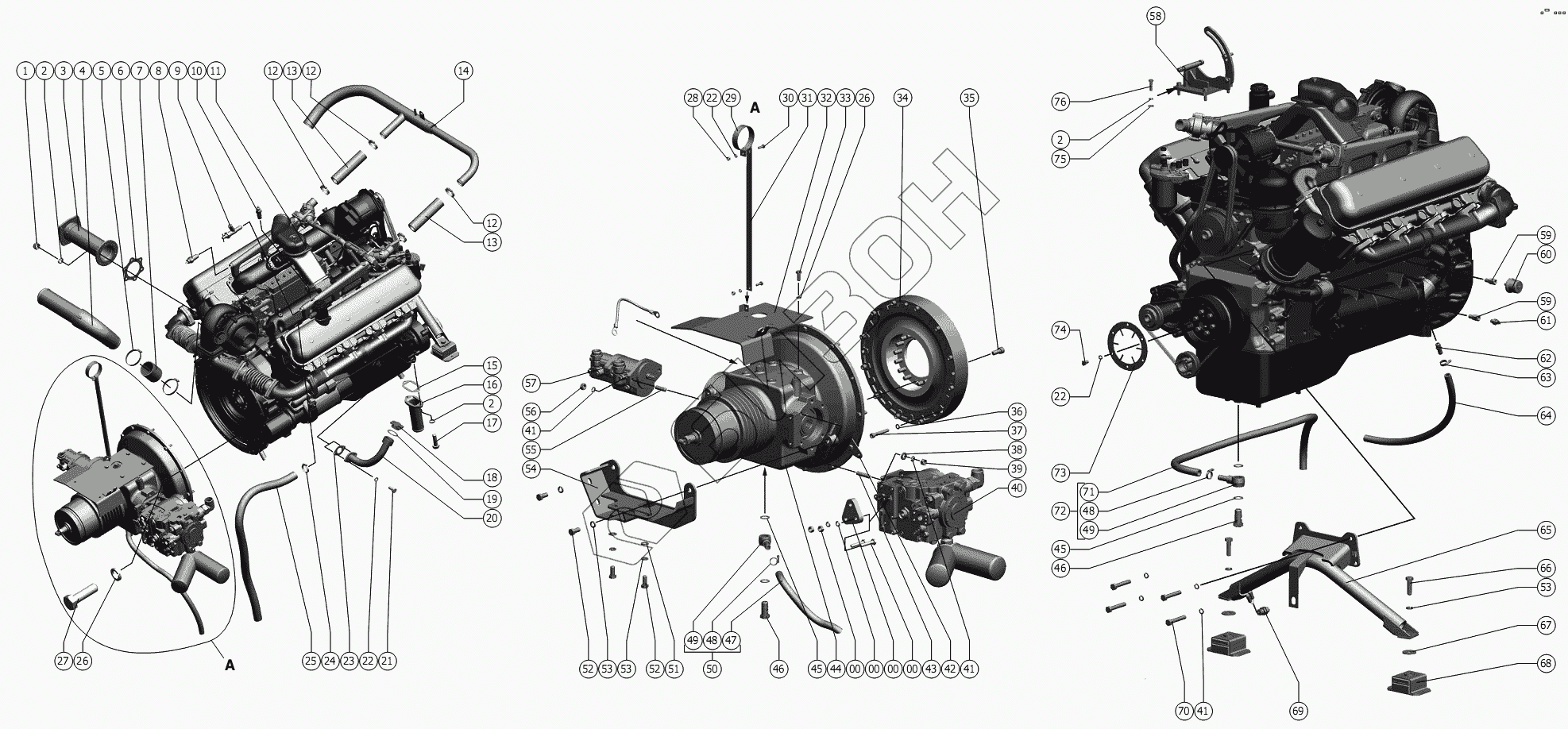

Графический каталог запасных частей к технике: РСМ-1401. Установка моторная
1
2
2
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41
42
43
44
45
45
46
46
47
48
48
49
49
50
51
52
52
53
53
53
54
55
56
57
58
59
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | 1401.05.00.660 | Металлорукав |
Загрузка ...
|
|
| 4 | 1401.05.00.930 | Труба |
Загрузка ...
|
|
| 5 | TORRO S70-90/12-C7W1 | Хомут |
Загрузка ...
|
|
| 6 | РСМ-100.08.04.003 | Прокладка |
Загрузка ...
|
|
| 7 | 270 003 131 | Патрубок |
Загрузка ...
|
|
| 8 | ТМ100-В ТУ 37.003.800-77 Код ОКП 45 7382 5054 | Датчик |
Загрузка ...
|
|
| 9 | 45 9930 0075 ВС11 ОСТ 37.001.241-81 | Кран |
Загрузка ...
|
|
| 10 | ТМ111-01 ТУ 37.003.569-90 Код ОКП 45 7382 5164 | Датчик сигнализатора температуры |
Загрузка ...
|
|
| 11 | ЯМЗ-7511.10-37 | Двигатель |
Загрузка ...
|
|
| 12 | TORRO S40-60/12-C7W1 | Хомут |
Загрузка ...
|
|
| 13 | 1401.05.00.036 | Патрубок |
Загрузка ...
|
|
| 14 | 1401.05.00.710 | Трубопровод |
Загрузка ...
|
|
| 15 | 101.05.00.007 | Прокладка |
Загрузка ...
|
|
| 16 | 1401.05.00.730 | Парубок |
Загрузка ...
|
|
| 17 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 18 | 5320-1311103-01 | Крышка маслозаливной горловины |
Загрузка ...
|
|
| 19 | 5320-1311105 | Прокладка |
Загрузка ...
|
|
| 20 | 1401.05.00.510 | Маслоналивная труба |
Загрузка ...
|
|
| 21 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 22 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 23 | 1401.05.00.003 | Прокладка |
Загрузка ...
|
|
| 24 | TORRO S35-50/12-C7W1 | Хомут |
Загрузка ...
|
|
| 25 | 142.05.00.007 | Шланг |
Загрузка ...
|
|
| 26 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 27 | М12-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 28 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 29 | 1401.05.00.571 | Хомут |
Загрузка ...
|
|
| 30 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 31 | 1401.05.00.703 | Уголок |
Загрузка ...
|
|
| 32 | 1401.05.00.450 | Опора |
Загрузка ...
|
|
| 33 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 34 | PVN 43331 G/ON 812-00691 | Муфта |
Загрузка ...
|
|
| 35 | M16-6gx35.88.35 ГОСТ 11738-84 | Винт |
Загрузка ...
|
|
| 36 | C 12.01.019 ГОСТ 10450-78 | Шайба |
Загрузка ...
|
|
| 37 | M12-6gx80.88.35 ГОСТ 11738-84 | Винт |
Загрузка ...
|
|
| 38 | С.14х5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 39 | М14-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 40 | 1401.09.25.100 | Насос аксиально-поршневой |
Загрузка ...
|
|
| 41 | 14Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 42 | 1401.05.16.411 | Кронштейн |
Загрузка ...
|
|
| 43 | 142.05.14.603 | Шпилька |
Загрузка ...
|
|
| 44 | G1942 SNR557312 | Редуктор |
Загрузка ...
|
|
| 45 | 00274А | Прокладка |
Загрузка ...
|
|
| 46 | РСМ-10Б.06.00.601 | Болт специальный |
Загрузка ...
|
|
| 47 | 1401.05.00.025 | Шланг |
Загрузка ...
|
|
| 48 | TORRO S20-32/9-C7W1 | Хомут |
Загрузка ...
|
|
| 49 | РСМ-10.05.00.560А | Трубопровод |
Загрузка ...
|
|
| 50 | 1401.05.00.040 | Маслопровод сливной |
Загрузка ...
|
|
| 51 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 52 | М16-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 53 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 54 | 1401.05.00.160 | Опора задняя |
Загрузка ...
|
|
| 55 | 142.05.00.608 | Шпилька |
Загрузка ...
|
|
| 56 | 142.05.00.609 | Гайка |
Загрузка ...
|
|
| 57 | 1401.09.25.010 | Тандем насосов |
Загрузка ...
|
|
| 58 | 101.05.00.040 | Кронштейн |
Загрузка ...
|
|
| 59 | РСМ-10Б.06.00.604 | Переходник или РСМ-10Б.06.00.015 |
Загрузка ...
|
|
| 60 | ММ355-3829010 | Датчик давления |
Загрузка ...
|
|
| 61 | 26 02.3829010 ТУ 37.453.092-93 Код 45 7382 6235 | Датчик |
Загрузка ...
|
|
| 62 | 101.05.00.633 | Штуцер |
Загрузка ...
|
|
| 63 | TORRO S16-27/9-C7W1 | Хомут |
Загрузка ...
|
|
| 64 | 1401.05.00.021 | Шланг |
Загрузка ...
|
|
| 65 | 1401.05.00.150 | Опора |
Загрузка ...
|
|
| 66 | M16-6gx55.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 67 | C 16х3,9.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 68 | РСМ-10.05.00.900 | Амортизатор |
Загрузка ...
|
|
| 69 | ПрП-1М 17МО.082.021 ТУ | Преобразователь первичный, комплектация I |
Загрузка ...
|
|
| 70 | M14-6gx90. 109.40X.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 71 | 1401.05.00.024 | Шланг |
Загрузка ...
|
|
| 72 | 1401.05.00.030 | Маслопровод сливной |
Загрузка ...
|
|
| 73 | 101.05.07.472 | Диск |
Загрузка ...
|
|
| 74 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 75 | С.10х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 76 | М10-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
