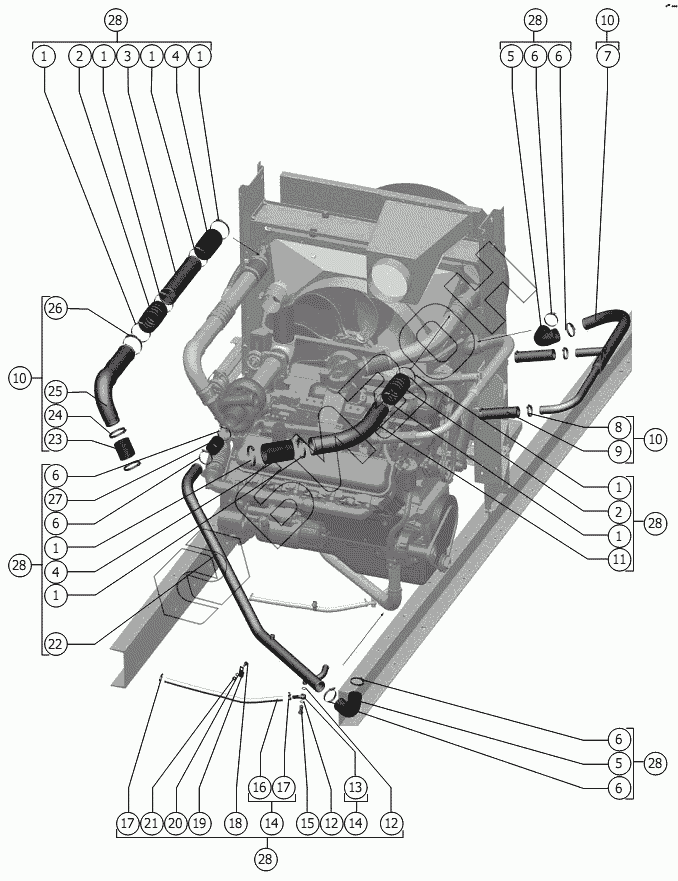

Графический каталог запасных частей к технике: РСМ-1401. Установка трубопровода на блок радиатора
1
1
1
1
1
1
1
1
2
2
3
4
4
5
5
6
6
6
6
6
6
7
8
9
10
10
10
11
12
12
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
28
28
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | TORRO S90-110/12-C7W1 | Хомут |
Загрузка ...
|
|
| 2 | 270_003_169 | Патрубок |
Загрузка ...
|
|
| 3 | 1401.05.00.827 | Труба |
Загрузка ...
|
|
| 4 | 270_003_112 | Патрубок |
Загрузка ...
|
|
| 5 | 270_003_065 | Патрубок |
Загрузка ...
|
|
| 6 | TORRO S60-80/12-C7W1 | Хомут |
Загрузка ...
|
|
| 7 | 1401.05.00.710 | Трубопровод |
Загрузка ...
|
|
| 8 | TORRO S40-60/12-C7W1 | Хомут |
Загрузка ...
|
|
| 9 | 1401.05.00.036 | Патрубок |
Загрузка ...
|
|
| 10 | 1401.05.00.010 | Установка моторная |
Загрузка ...
|
|
| 11 | 1401.05.00.831 | Труба |
Загрузка ...
|
|
| 12 | 1401.53.00.004 | Прокладка |
Загрузка ...
|
|
| 13 | 1401.05.00.520 | Штуцер |
Загрузка ...
|
|
| 14 | 1401.05.00.020 | Шланг сливной |
Загрузка ...
|
|
| 15 | РСМ-10Б.05.06.601 | Болт |
Загрузка ...
|
|
| 16 | 1401.05.00.023 | Шланг |
Загрузка ...
|
|
| 17 | TORRO S20-32/9-C7W1 | Хомут |
Загрузка ...
|
|
| 18 | М12-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 19 | РСМ-10Б.04.33.501 | Скоба (для АМЗ) |
Загрузка ...
|
|
| 20 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 21 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 22 | 1401.05.00.720 | Трубопровод |
Загрузка ...
|
|
| 23 | 270_003_131 | Патрубок |
Загрузка ...
|
|
| 24 | TORRO S70-90/12-C7W1 | Хомут |
Загрузка ...
|
|
| 25 | 1401.05.00.930 | Труба |
Загрузка ...
|
|
| 26 | 1401.05.00.571 | Хомут |
Загрузка ...
|
|
| 27 | 142.05.00.013 | Патрубок |
Загрузка ...
|
|
| 28 | 1401.05.00.200 | Установка блока радиаторов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
