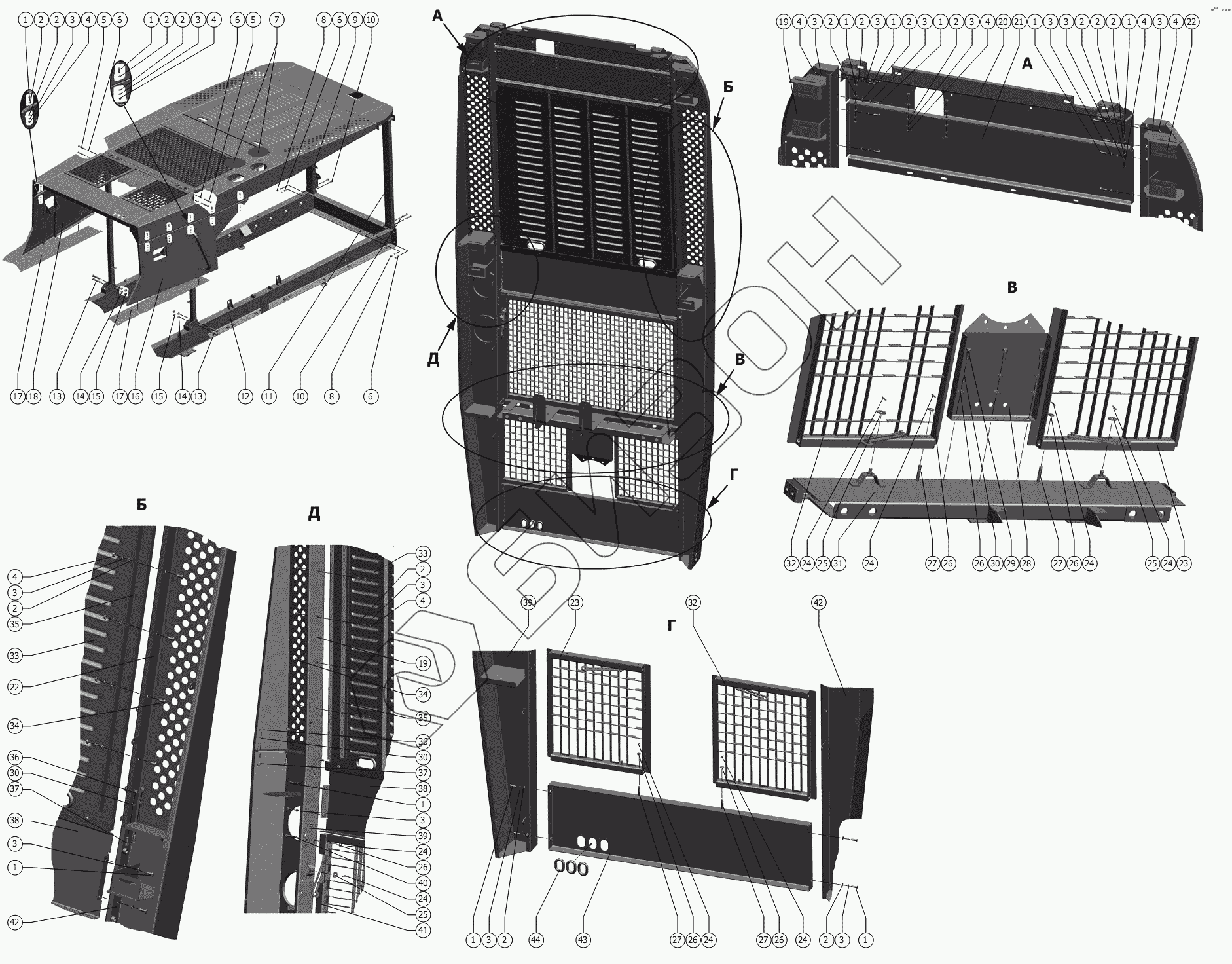

Графический каталог запасных частей к технике: РСМ-1401. Верхнее капотирование
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
6
6
6
6
7
8
8
9
10
10
11
12
13
13
14
14
15
15
16
17
17
18
19
19
20
21
22
22
23
23
24
24
24
24
24
24
24
24
25
25
25
26
26
26
26
26
26
27
27
27
27
28
29
30
30
30
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
41
42
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 3 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 5 | М12-6gx100-65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 7 | 1401.01.17.484 | Диск |
Загрузка ...
|
|
| 8 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 9 | 1401.01.17.270 | Стойка |
Загрузка ...
|
|
| 10 | М12-6gx75.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 11 | 1401.01.17.260 | Стойка |
Загрузка ...
|
|
| 12 | 1401.02.00.000 | Шасси |
Загрузка ...
|
|
| 13 | М16-6gx100.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 14 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 15 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 16 | 1401.56.22.300 | Щит |
Загрузка ...
|
|
| 17 | 1401.01.07.000 | Площадка |
Загрузка ...
|
|
| 18 | 1401.56.22.300-01 | Щит |
Загрузка ...
|
|
| 19 | 1401.01.17.550 | Балка |
Загрузка ...
|
|
| 20 | 1401.01.17.440 | Поперечина |
Загрузка ...
|
|
| 21 | 1401.01.17.478 | Поперечина |
Загрузка ...
|
|
| 22 | 1401.01.17.560 | Балка |
Загрузка ...
|
|
| 23 | 1401.58.21.500-01 | Щит |
Загрузка ...
|
|
| 24 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 25 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 26 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 27 | 6-10 b12x55.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 28 | 1401.01.17.220 | Раскос |
Загрузка ...
|
|
| 29 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 30 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 31 | 1401.01.17.420 | Стойка |
Загрузка ...
|
|
| 32 | 1401.58.21.500 | Щит |
Загрузка ...
|
|
| 33 | 1401.58.21.400 | Щит |
Загрузка ...
|
|
| 34 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 35 | 1401.58.21.434 | Уголок |
Загрузка ...
|
|
| 36 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 37 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 38 | 1401.01.17.490 | Поперечина |
Загрузка ...
|
|
| 39 | 1401.01.17.530 | Балка |
Загрузка ...
|
|
| 40 | 6-10 b12x70.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 41 | 1401.58.21.600 | Щит |
Загрузка ...
|
|
| 42 | 1401.01.17.540 | Балка |
Загрузка ...
|
|
| 43 | 1401.01.17.520 | Поперечина |
Загрузка ...
|
|
| 44 | 3518050-10077 | Окантовка |
Загрузка ...
|
