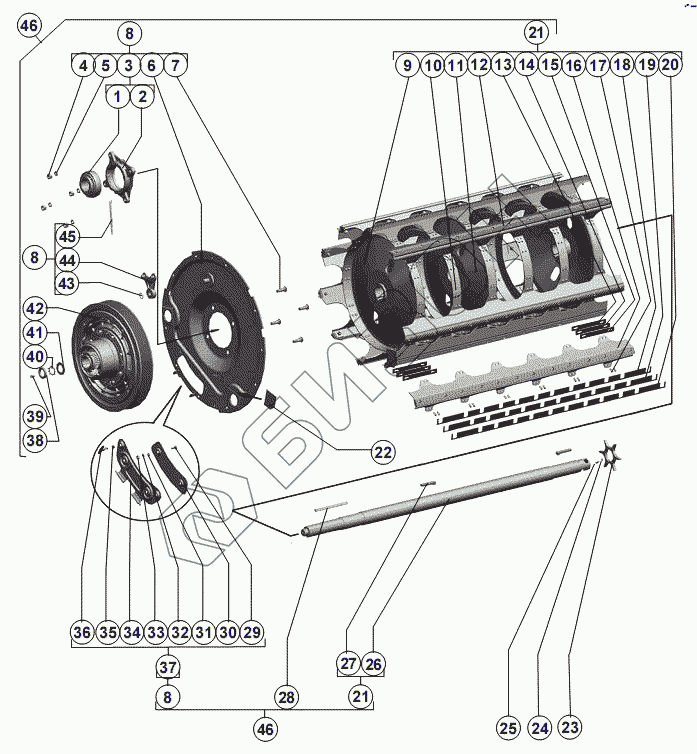

Графический каталог запасных частей к технике: РСМ-142 "Acros". Барабан молотильный
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Подшипник 680314НК7С27 | Подшипник 680314НК7С27 |
Загрузка ...
|
|
| 2 | Н.027.116 | Корпус подшипника |
Загрузка ...
|
|
| 3 | Н.027.01.160 | Подшипник в сборе или опора или РСМ-10.01.15.330 |
Загрузка ...
|
|
| 4 | Гайка М16-6Н.6.019 ГОСТ5915-70 | Гайка М16-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 5 | Шайба 16Т.65Г 019 ГОСТ6402-70 | Шайба 16Т.65Г 019 ГОСТ6402-70 |
Загрузка ...
|
|
| 6 | РСМ-10.01.18.130 | Фланец |
Загрузка ...
|
|
| 7 | Болт М16х50 ТУ23.4617472.06-91 | Болт М16х50 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 8 | РСМ-10.01.18.180А | Фланец |
Загрузка ...
|
|
| 9 | РСМ-10.01.18.220А | Диск крайний |
Загрузка ...
|
|
| 10 | РСМ-10.01.18.415Б | Диск |
Загрузка ...
|
|
| 11 | 101.01.18.030А | Диск средний |
Загрузка ...
|
|
| 12 | РСМ-10.01.18.450А | Бич правый |
Загрузка ...
|
|
| 13 | РСМ-8.01.18.414 | Пластина балансировочная |
Загрузка ...
|
|
| 14 | РСМ-8.01.18.414-01 | Пластина балансировочная |
Загрузка ...
|
|
| 15 | РСМ-8.01.18.414-02 | Пластина балансировочная |
Загрузка ...
|
|
| 16 | РСМ-10.01.18.440А | Бич левый |
Загрузка ...
|
|
| 17 | Заклепка 10х24.01.019 ГОСТ11371-78 | Заклепка 10х24.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 18 | РСМ-10.01.18.413 | Прокладка (по потребности) |
Загрузка ...
|
|
| 19 | РСМ-10.01.18.413-01 | Прокладка |
Загрузка ...
|
|
| 20 | РСМ-10.01.18.413-02 | Прокладка |
Загрузка ...
|
|
| 21 | РСМ-10.01.18.210 | Остов барабана |
Загрузка ...
|
|
| 22 | РСМ-10.01.15.427 | Заслонка |
Загрузка ...
|
|
| 23 | РСМ-10.10.30.012А-02 | Звездочка |
Загрузка ...
|
|
| 24 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | Винт М6х20.22Н ТУ 23.4617472.07-91 | Винт М6х20.22Н ТУ 23.4617472.07-91 |
Загрузка ...
|
|
| 26 | РСМ-10.01.18.601В | Вал барабана |
Загрузка ...
|
|
| 27 | РСМ-10.01.18.604 | Шпонка специальная или РСМ-10.01.18.301 |
Загрузка ...
|
|
| 28 | Шпонка 18х11х200 ГОСТ 23360-78 | Шпонка 18х11х200 ГОСТ 23360-78 |
Загрузка ...
|
|
| 29 | Болт М8х20 ТУ23.4617472.06-91 | Болт М8х20 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 30 | РСМ-10.01.18.409 | Накладка |
Загрузка ...
|
|
| 31 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | Шайба С8х1,4.01.019 ГСОТ 11371-78 | Шайба С8х1,4.01.019 ГСОТ 11371-78 |
Загрузка ...
|
|
| 33 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 34 | РСМ-10.01.18.150 | Крышка |
Загрузка ...
|
|
| 35 | 44-00241 | Втулка |
Загрузка ...
|
|
| 36 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 37 | РСМ-10.01.18.140 | Крышка |
Загрузка ...
|
|
| 38 | Гайка М24х1,5-6Н.05..019 ГОСТ11871-88 | Гайка М24х1,5-6Н.05..019 ГОСТ11871-88 |
Загрузка ...
|
|
| 39 | Масленка 1.2.Ц6.хр ГОСТ 19853-74 | Масленка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 40 | Шайба Н.42х1,4.01.019 ГОСТ 11872-89 | Шайба Н.42х1,4.01.019 ГОСТ 11872-89 |
Загрузка ...
|
|
| 41 | Шайба С 42х3,9.01.019 ГОСТ 10450-78 | Шайба С 42х3,9.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 42 | РСМ-10.01.18.060Б | Вариатор барабана |
Загрузка ...
|
|
| 43 | Кольцо С25 ГОСТ 13942-86 | Кольцо С25 ГОСТ 13942-86 |
Загрузка ...
|
|
| 44 | РСМ-10.01.15.300 | Рычаг |
Загрузка ...
|
|
| 45 | 44Б-2-67 | Трубка |
Загрузка ...
|
|
| 46 | РСМ-10.01.18.200 | Барабан молотильный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
