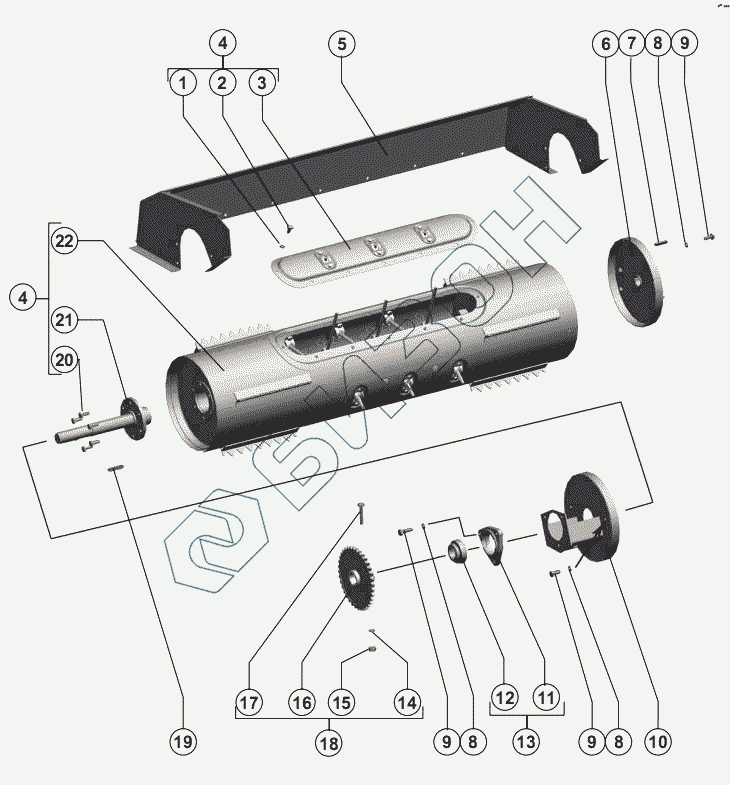

Графический каталог запасных частей к технике: РСМ-142 "Acros". Битер
1
2
3
4
4
5
6
7
8
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 2 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 3 | РСМ-10.08.04.180 | Крышка |
Загрузка ...
|
|
| 4 | 142.03.03.070 | Битер приёмный |
Загрузка ...
|
|
| 5 | 142.03.03.010 | Каркас битера |
Загрузка ...
|
|
| 6 | 142.03.03.030 | Опора |
Загрузка ...
|
|
| 7 | Шпонка 10x8x50 ГОСТ 23360-78 | Шпонка 10x8x50 ГОСТ 23360-78 |
Загрузка ...
|
|
| 8 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 10 | 142.03.03.020 | Опора |
Загрузка ...
|
|
| 11 | Н.027.106 | Корпус подшипника |
Загрузка ...
|
|
| 12 | 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 13 | Н.027.01.060 | Опора подшипника |
Загрузка ...
|
|
| 14 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | 142.03.03.090 | Звездочка |
Загрузка ...
|
|
| 17 | Болт М12-6gx65.88.35.019 ГОСТ 7798-70 | Болт М12-6gx65.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 18 | 142.03.03.080 | Звездочка |
Загрузка ...
|
|
| 19 | Шпонка 12x8x63 ГОСТ 23360-78 | Шпонка 12x8x63 ГОСТ 23360-78 |
Загрузка ...
|
|
| 20 | Болт 3М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт 3М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 21 | 142.03.03.110 | Вал битера |
Загрузка ...
|
|
| 22 | РСМ-10.08.04.150Б | Остов битера |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
