Графический каталог запасных частей к технике: РСМ-142 "Acros". Элеватор колосовой
15
61
62
63
63
64
65
65
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Болт М10х55.46.019 ГОСТ 7802-81 | Болт М10х55.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 2 | 145.01.56.770 | Стойка |
Загрузка ...
|
|
| 3 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 4 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 6 | 142.50.02.240 | Тяга |
Загрузка ...
|
|
| 7 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 8 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | Болт М8х35.46.019 ГОСТ 7802-81 | Болт М8х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 10 | РСМ-10.01.54.140А | Крышка |
Загрузка ...
|
|
| 11 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | 145.30.00.403-01 | Шайба |
Загрузка ...
|
|
| 14 | 142.50.02.250 | Кронштейн |
Загрузка ...
|
|
| 15 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 16 | РСМ-10.05.00.621 | Шайба сферическая |
Загрузка ...
|
|
| 17 | 40327А | Заслонка |
Загрузка ...
|
|
| 18 | РСМ-10.01.50.602 | Крюк |
Загрузка ...
|
|
| 19 | РСМ-10.01.50.604 | Ось |
Загрузка ...
|
|
| 20 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 21 | РСМ-10.01.50.140А | Крышка |
Загрузка ...
|
|
| 22 | Болт М8х40.46.019 ГОСТ 7802-81 | Болт М8х40.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 23 | А54-43758 | Крышка |
Загрузка ...
|
|
| 24 | Н.027.01.030 | Опора |
Загрузка ...
|
|
| 25 | Шайба C 10х3.01.019 ГОСТ 6958-78 | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 26 | РСМ-10.01.50.606А | Вилка |
Загрузка ...
|
|
| 27 | Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 | Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 28 | Шплинт 2x16.019 ГОСТ 397-79 | Шплинт 2x16.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 29 | 142.50.02.010 | Корпус элеватора |
Загрузка ...
|
|
| 30 | 08.134.000-01 | Транспортер колосового элеватора 1-1-200х100-228-4600 со скребками |
Загрузка ...
|
|
| 31 | 142.50.02.230 | Пластина |
Загрузка ...
|
|
| 32 | Шплинт 5x32.019 ГОСТ 397-79 | Шплинт 5x32.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 33 | 142.50.02.070 | Пластина |
Загрузка ...
|
|
| 34 | 142.50.02.180 | Вал |
Загрузка ...
|
|
| 35 | Болт М10х40.46.019 ГОСТ 7802-81 | Болт М10х40.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 36 | РСМ-10.01.54.150Б | Удлинитель |
Загрузка ...
|
|
| 37 | Ось 6-8 b12x16.35.Ц9.хр ГОСТ 9650-80 | Ось 6-8 b12x16.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 38 | Шплинт 2x20.019 ГОСТ 397-79 | Шплинт 2x20.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 39 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 40 | Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 | Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 41 | Шплинт 3,2x20.019 ГОСТ 397-79 | Шплинт 3,2x20.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 42 | Шайба С.12х2.01.019 ГОСТ 11371-78 | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 43 | 142.50.02.220 | Рычаг |
Загрузка ...
|
|
| 44 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Загрузка ...
|
|
| 45 | 142.50.02.020 | Звёздочка |
Загрузка ...
|
|
| 46 | Винт В.М10-6gх25.22H.019 ГОСТ 1485-84 | Винт В.М10-6gх25.22H.019 ГОСТ 1485-84 |
Загрузка ...
|
|
| 47 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 48 | Шайба C 10х2.01.019 ГОСТ 10450-78 | Шайба C 10х2.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 49 | РСМ-10.01.54.414 | Направляющая |
Загрузка ...
|
|
| 50 | Болт М8х20.46.019 ГОСТ 7802-81 | Болт М8х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 51 | 142.50.02.070 | Пластина |
Загрузка ...
|
|
| 52 | Шпонка 8x7x50 ГОСТ 23360-78 | Шпонка 8x7x50 ГОСТ 23360-78 |
Загрузка ...
|
|
| 53 | Болт М10х35.46.019 ГОСТ 7802-81 | Болт М10х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 54 | Шпонка 8x7x40 ГОСТ 23360-78 | Шпонка 8x7x40 ГОСТ 23360-78 |
Загрузка ...
|
|
| 55 | РСМ-10.01.54.201 | Звездочка |
Загрузка ...
|
|
| 56 | Шплинт 4x45.019 ГОСТ 397-79 | Шплинт 4x45.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 57 | РСМ-10.01.54.602А | Вал |
Загрузка ...
|
|
| 58 | РСМ-10.01.54.004 | Шпонка призматическая |
Загрузка ...
|
|
| 59 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 60 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|

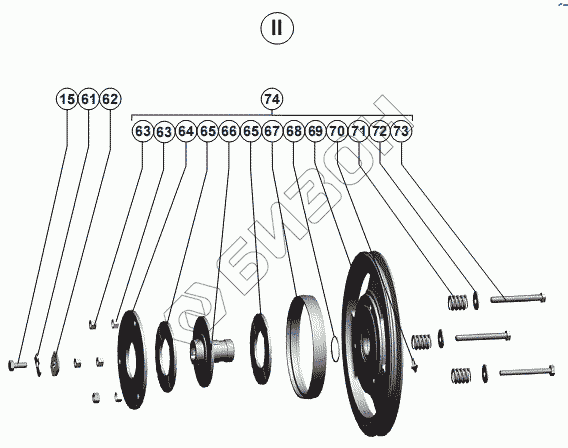

| 61 | РСМ-10.01.54.432 | Шайба стопорная |
Загрузка ...
|
|
| 62 | РСМ-10.01.54.431 | Шайба |
Загрузка ...
|
|
| 63 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 64 | РСМ-10.01.54.427 | Диск нажимной |
Загрузка ...
|
|
| 65 | РСМ-10.01.54.001 | Накладка сцепления или РСМ-10.01.54.003А или 55-12-435А |
Загрузка ...
|
|
| 66 | РСМ-10.01.54.190А | Ступица трения |
Загрузка ...
|
|
| 67 | РСМ-10.01.54.002А | Кольцо |
Загрузка ...
|
|
| 68 | Кольцо СП-57-44-6 ГОСТ 6308-71 | Кольцо СП-57-44-6 ГОСТ 6308-71 |
Загрузка ...
|
|
| 69 | РСМ-10.01.54.104Г | Шкив |
Загрузка ...
|
|
| 70 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 71 | ЖКС 01.622 | Пружина |
Загрузка ...
|
|
| 72 | Шайба C 12.01.019 ГОСТ 6958-78 | Шайба C 12.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 73 | Болт М12-6gx110-45.88.35.019 ГОСТ 7798-70 | Болт М12-6gx110-45.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 74 | РСМ-10.01.54.160Б | Механизм предохранительный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
