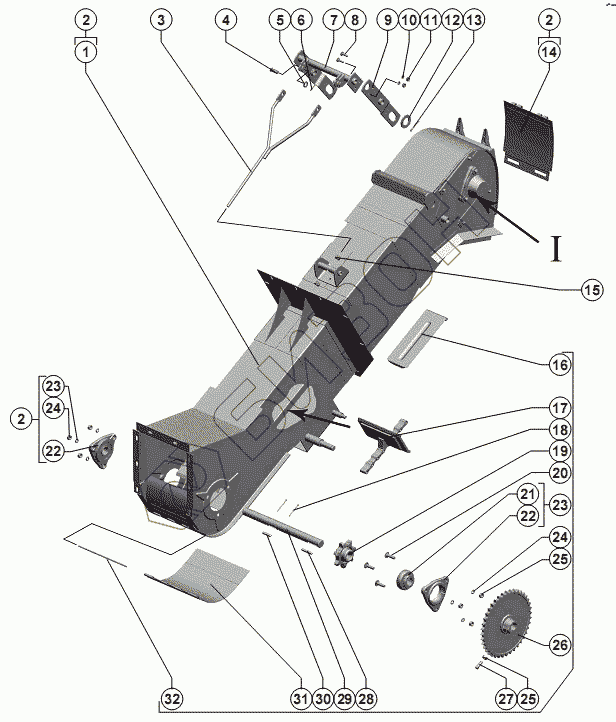

Графический каталог запасных частей к технике: РСМ-142 "Acros". Элеватор зерновой
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.50.04.010 | Корпус |
Загрузка ...
|
|
| 2 | 142.50.04.000 | Элеватор зерновой |
Загрузка ...
|
|
| 3 | 142.50.04.240 | Растяжка |
Загрузка ...
|
|
| 4 | Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 | Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 5 | Шайба С.12х2.01.019 ГОСТ 11371-78 | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 6 | Шплинт 3,2x20.019 ГОСТ 397-79 | Шплинт 3,2x20.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 7 | 142.50.02.220 | Рычаг |
Загрузка ...
|
|
| 8 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 9 | 142.50.02.230 | Пластина |
Загрузка ...
|
|
| 10 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | Шайба С.27х3,9.01.019 ГОСТ 11371-78 | Шайба С.27х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 13 | Шплинт 5x36.019 ГОСТ 397-79 | Шплинт 5x36.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 14 | 142.50.04.330 | Крышка |
Загрузка ...
|
|
| 15 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | 40327А | Заслонка |
Загрузка ...
|
|
| 17 | 07.400.000-03 | Транспортер цепной 1-1-200х100-152-46 ОСТ 23.2.18-80 |
Загрузка ...
|
|
| 18 | Шплинт 4x45.019 ГОСТ 397-79 | Шплинт 4x45.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 19 | РСМ-10.01.54.201 | Звездочка |
Загрузка ...
|
|
| 20 | Болт М10х35.46.019 ГОСТ 7802-81 | Болт М10х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 21 | 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 22 | Н.027.104 | Корпус подшипника |
Загрузка ...
|
|
| 23 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Загрузка ...
|
|
| 24 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | РСМ-10.01.50.680-01 | Звездочка z-40 t-19,05 |
Загрузка ...
|
|
| 27 | Винт В.М10-6gх25.22H.019 ГОСТ 1485-84 | Винт В.М10-6gх25.22H.019 ГОСТ 1485-84 |
Загрузка ...
|
|
| 28 | Шпонка 8x7x50 ГОСТ 23360-78 | Шпонка 8x7x50 ГОСТ 23360-78 |
Загрузка ...
|
|
| 29 | 142.50.04.606 | Вал |
Загрузка ...
|
|
| 30 | Шпонка 8x7x40 ГОСТ 23360-78 | Шпонка 8x7x40 ГОСТ 23360-78 |
Загрузка ...
|
|
| 31 | 142.50.04.300 | Крышка |
Загрузка ...
|
|
| 32 | РСМ-10.01.50.604 | Ось |
Загрузка ...
|
|
| 33 | Шайба C 10х3.01.019 ГОСТ 6958-78 | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 34 | РСМ-10.08.07.016 | Колпак |
Загрузка ...
|
|
| 35 | РСМ-10.01.50.479 | Планка |
Загрузка ...
|
|
| 36 | 142.50.03.240 | Пластина |
Загрузка ...
|
|
| 37 | Болт М10х40.46.019 ГОСТ 7802-81 | Болт М10х40.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 38 | Болт М8х20.46.019 ГОСТ 7802-81 | Болт М8х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 39 | 142.50.04.060 | Ось |
Загрузка ...
|
|
| 40 | Болт М10х50.46.019 ГОСТ 7802-81 | Болт М10х50.46.019 ГОСТ 7802-81 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
