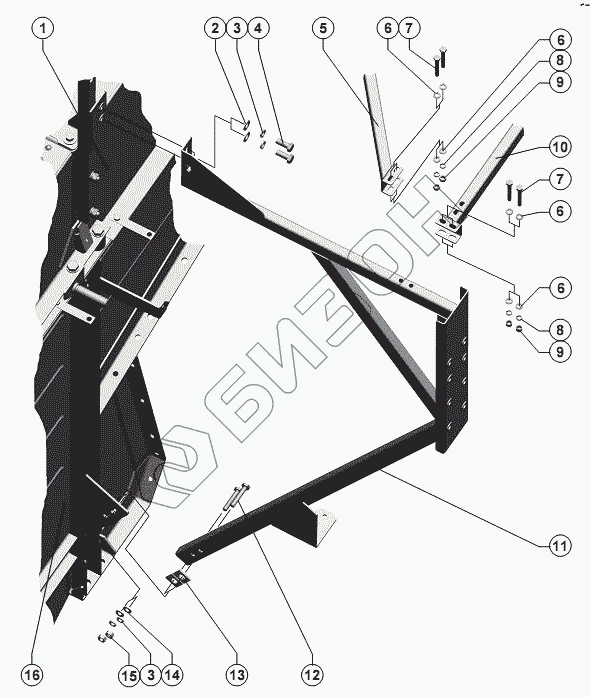

Графический каталог запасных частей к технике: РСМ-142 "Acros". Ферма
1
2
3
3
4
5
6
6
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 145.30.03.050 | Крыша |
Загрузка ...
|
|
| 2 | Шайба С10.01.019 ГОСТ6958-70 | Шайба С10.01.019 ГОСТ6958-70 |
Загрузка ...
|
|
| 3 | Шайба 10Т 65Г 019 ГОСТ6402-70 | Шайба 10Т 65Г 019 ГОСТ6402-70 |
Загрузка ...
|
|
| 4 | Болт М10-6gх35.019 ГОСТ7798-70 | Болт М10-6gх35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 5 | 142.01.56.720 | Опора |
Загрузка ...
|
|
| 6 | Шайба С.8.01.019 ГОСТ11371-78 | Шайба С.8.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 7 | Болт М8-6gх65.88.35.019 ГОСТ 7798-70 | Болт М8-6gх65.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 8 | Шайба 8Т 65Г 019 ГОСТ6402-70 | Шайба 8Т 65Г 019 ГОСТ6402-70 |
Загрузка ...
|
|
| 9 | Гайка М8-6Н.019 ГОСТ5915-70 | Гайка М8-6Н.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 10 | 142.01.56.710 | Опора |
Загрузка ...
|
|
| 11 | 145.01.56.700 | Ферма |
Загрузка ...
|
|
| 12 | Болт М10-6gх55.88.35.019 ГОСТ 7798-70 | Болт М10-6gх55.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 13 | РСМ-10.05.09.421 | Шайба |
Загрузка ...
|
|
| 14 | Шайба С.10.01.019 ГОСТ11371-78 | Шайба С.10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 15 | Гайка М10-6Н.6.019 ГОСТ5915-70 | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 16 | 145.30.01.020 | Панель |
Загрузка ...
|
|
| 17 | Болт М8-6gх100.88.35.019 ГОСТ -7798 | Болт М8-6gх100.88.35.019 ГОСТ -7798 |
Загрузка ...
|
|
| 18 | Шайба С8.01.019 ГОСТ6958-70 | Шайба С8.01.019 ГОСТ6958-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
