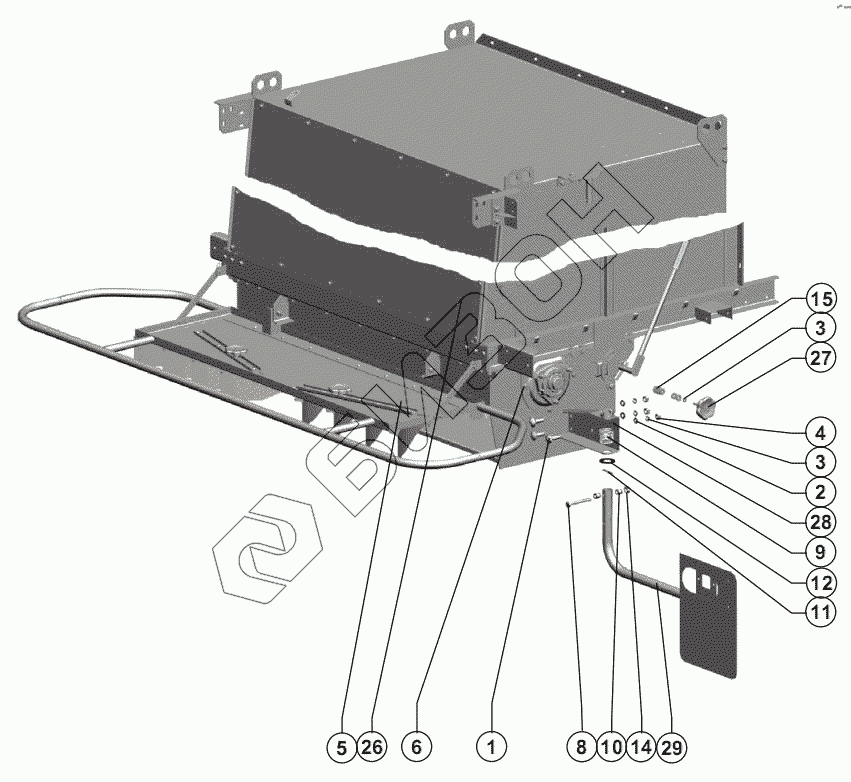

Графический каталог запасных частей к технике: РСМ-142 "Acros". Измельчитель-разбрасыватель
1
2
3
3
4
5
6
8
9
10
11
12
14
15
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Болт М10х30.46.019 ГОСТ 7802-81 | Болт М10х30.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 2 | Шайба С.10х3.01.019 ГОСТ 11371-78 | Шайба С.10х3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 5 | РСМ-10Б.14.60.370 | Разбрасыватель |
Загрузка ...
|
|
| 6 | 142.14.02.000 | Блок измельчителя |
Загрузка ...
|
|
| 7 | 142.01.56.260 | Кронштейн |
Загрузка ...
|
|
| 8 | Болт М8-6gx65.88.35.019 ГОСТ 7798-70 | Болт М8-6gx65.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 9 | 54-60878 | Пружина |
Загрузка ...
|
|
| 10 | 142.01.56.873 | Втулка |
Загрузка ...
|
|
| 11 | Шплинт 6,3x50.019 ГОСТ 397-79 | Шплинт 6,3x50.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 12 | Шайба C 36х3.01.019 ГОСТ 10450-78 | Шайба C 36х3.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 13 | 142.01.56.250 | Кронштейн |
Загрузка ...
|
|
| 14 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | Шайба C 10х3.01.019 ГОСТ 6958-78 | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 16 | Болт М8х20.46.019 ГОСТ 7802-81 | Болт М8х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 17 | Шайба С.8.01.019 ГОСТ 11371-78 | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 18 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | РСМ-10.12.00.468 | Скоба |
Загрузка ...
|
|
| 20 | ДО13М-1 П4МЗ.850.023-ТУ | Датчик оборотов ДО13М-1 П4МЗ.850.023~ТУ |
Загрузка ...
|
|
| 21 | РСМ-10.12.00.465 | Скоба |
Загрузка ...
|
|
| 22 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 23 | Шплинт 6,3x45.019 ГОСТ 397-79 | Шплинт 6,3x45.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 24 | Шайба С.27х3,9.01.019 ГОСТ 11371-78 | Шайба С.27х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 25 | 142.14.00.010 | Устройство натяжное |
Загрузка ...
|
|
| 26 | 142.14.01.000 | Капот |
Загрузка ...
|
|
| 27 | РСМ-091.14.00.270А | Ручка |
Загрузка ...
|
|
| 28 | 142.01.57.260 | Кронштейн |
Загрузка ...
|
|
| 29 | 142.01.57.250 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
