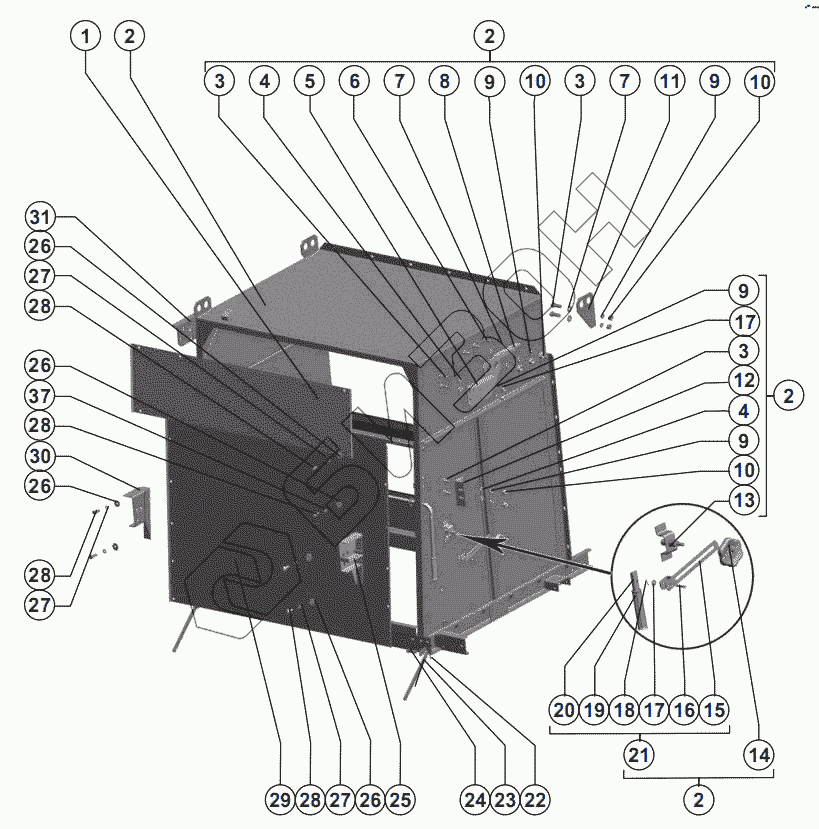

Графический каталог запасных частей к технике: РСМ-142 "Acros". Каркас
1
2
2
2
2
3
3
3
4
4
5
6
7
7
8
9
9
9
9
10
10
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
26
26
27
27
27
27
28
28
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.14.61.421 | Щиток |
Загрузка ...
|
|
| 2 | 142.14.01.000 | Капот |
Загрузка ...
|
|
| 3 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 4 | Шайба C 10.01.019 ГОСТ 6958-78 | Шайба C 10.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 5 | 145.01.69.700 | Кронштейн |
Загрузка ...
|
|
| 6 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 7 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 8 | 145.01.69.431 | Уголок |
Загрузка ...
|
|
| 9 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | РСМ-091.14.01.429 | Зацеп |
Загрузка ...
|
|
| 12 | 145.01.69.720-01 | Уголок |
Загрузка ...
|
|
| 13 | 101.14.01.501 | Скоба |
Загрузка ...
|
|
| 14 | РСМ-091.14.00.540 | Ручка |
Загрузка ...
|
|
| 15 | РСМ-10Б.14.60.350 | Кронштейн |
Загрузка ...
|
|
| 16 | Ось 6-6 b12x35М.35.Ц9хр ГОСТ 9650-80 | Ось 6-6 b12x35М.35.Ц9хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 17 | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | Шайба C 6х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 18 | Шплинт 2x16.019 ГОСТ 397-79 | Шплинт 2x16.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 19 | РСМ-10.04.20.014 | Ручка |
Загрузка ...
|
|
| 20 | РСМ-10Б.14.60.806 | Труба |
Загрузка ...
|
|
| 21 | 142.14.01.030 | Рукоятка |
Загрузка ...
|
|
| 22 | Шплинт 2.2,8x40.019 ОСТ 23.2.2-79 | Шплинт 2.2,8x40.019 ОСТ 23.2.2-79 |
Загрузка ...
|
|
| 23 | РСМ-091.14.00.514 | Планка |
Загрузка ...
|
|
| 24 | Ось 6-10 b12x20.35 ГОСТ 9650-80 | Ось 6-10 b12x20.35 ГОСТ 9650-80 |
Загрузка ...
|
|
| 25 | 145.01.69.710 | Кронштейн |
Загрузка ...
|
|
| 26 | Шайба C 8.01.019 ГОСТ 6958-78 | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 27 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 29 | РСМ-10Б.14.61.424 | Щиток |
Загрузка ...
|
|
| 30 | 145.01.69.710-01 | Кронштейн |
Загрузка ...
|
|
| 31 | 145.01.69.700-01 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
