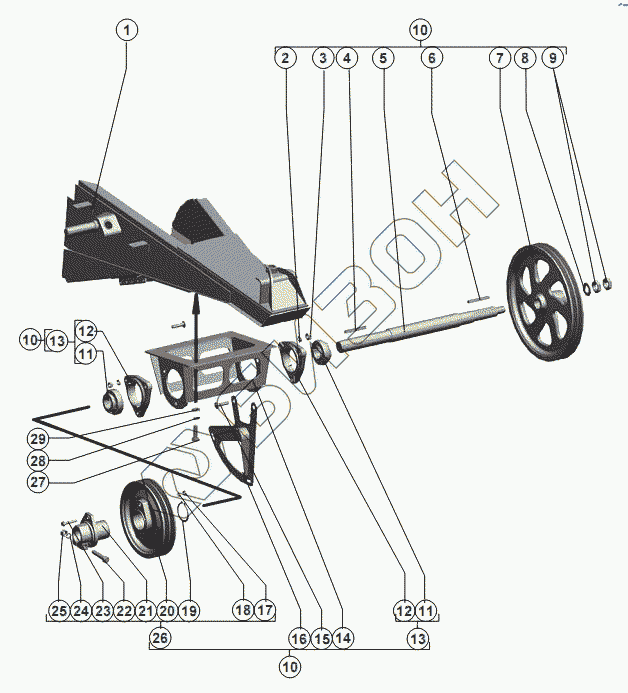

Графический каталог запасных частей к технике: РСМ-142 "Acros". Контрпривод выгрузногоустройства
1
2
3
4
5
6
7
8
9
10
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.46.01.000 | Основание |
Загрузка ...
|
|
| 2 | Шайба 10Т 65Г 019 ГОСТ6402-70 | Шайба 10Т 65Г 019 ГОСТ6402-70 |
Загрузка ...
|
|
| 3 | Гайка М10-6Н.6.019 ГОСТ5915-70 | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 4 | Шпонка 12х8х90 ГОСТ23360-78 | Шпонка 12х8х90 ГОСТ23360-78 |
Загрузка ...
|
|
| 5 | 142.28.02.612 | Вал |
Загрузка ...
|
|
| 6 | Шпонка 2-10х8х80 ГОСТ23360-78 | Шпонка 2-10х8х80 ГОСТ23360-78 |
Загрузка ...
|
|
| 7 | 142.28.02.104 | Шкив |
Загрузка ...
|
|
| 8 | Шайба С.24х3,9.01.019 ГОСТ11371-78 | Шайба С.24х3,9.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 9 | Гайка М24-6Н.04.35.019 ГОСТ5976-70 | Гайка М24-6Н.04.35.019 ГОСТ5976-70 |
Загрузка ...
|
|
| 10 | 142.28.02.300 | Контрпривод выгрузного устройства |
Загрузка ...
|
|
| 11 | 1680208 ЕК10Т2С17 ТУ.37.006.084-90 | Подшипник 1680208 ЕК10Т2С17 ТУ.37.006.084-90 |
Загрузка ...
|
|
| 12 | Н.027.106 | Корпус подшипника |
Загрузка ...
|
|
| 13 | Н.027.01.060 | Опора подшипника |
Загрузка ...
|
|
| 14 | 142.28.02.310 | Опора |
Загрузка ...
|
|
| 15 | Болт М10х45.46.019 ГОСТ7802-81 | Болт М10х45.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 16 | 142.28.02.360 | Опора |
Загрузка ...
|
|
| 17 | Гайка М6-6Н.6.019 ГОСТ5915-70 | Гайка М6-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 18 | Шайба 6Т 65Г 019 ГОСТ6402-70 | Шайба 6Т 65Г 019 ГОСТ6402-70 |
Загрузка ...
|
|
| 19 | Кольцо С55 ГОСТ 13942-66 | Кольцо С55 ГОСТ 13942-66 |
Загрузка ...
|
|
| 20 | 142.28.02.330 | Шкив |
Загрузка ...
|
|
| 21 | 142.28.02.340 | Ступица |
Загрузка ...
|
|
| 22 | Болт М12-6gх65.88.35.019 ГОСТ 7798-70 | Болт М12-6gх65.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 23 | 142.28.02.613 | Болт |
Загрузка ...
|
|
| 24 | Шайба 12Т 65Г 019 ГОСТ6402-70 | Шайба 12Т 65Г 019 ГОСТ6402-70 |
Загрузка ...
|
|
| 25 | Гайка М12-6Н.6.019 ГОСТ5915-70 | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 26 | 142.28.02.320 | Муфта предохранительная |
Загрузка ...
|
|
| 27 | Болт М12-6gх30.88.35.019 ГОСТ 7798-70 | Болт М12-6gх30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 28 | Шайба 12Т 65Г 019 ГОСТ6402-70 | Шайба 12Т 65Г 019 ГОСТ6402-70 |
Загрузка ...
|
|
| 29 | Шайба С.12х3,9.01.019 ГОСТ11371-78 | Шайба С.12х3,9.01.019 ГОСТ11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
