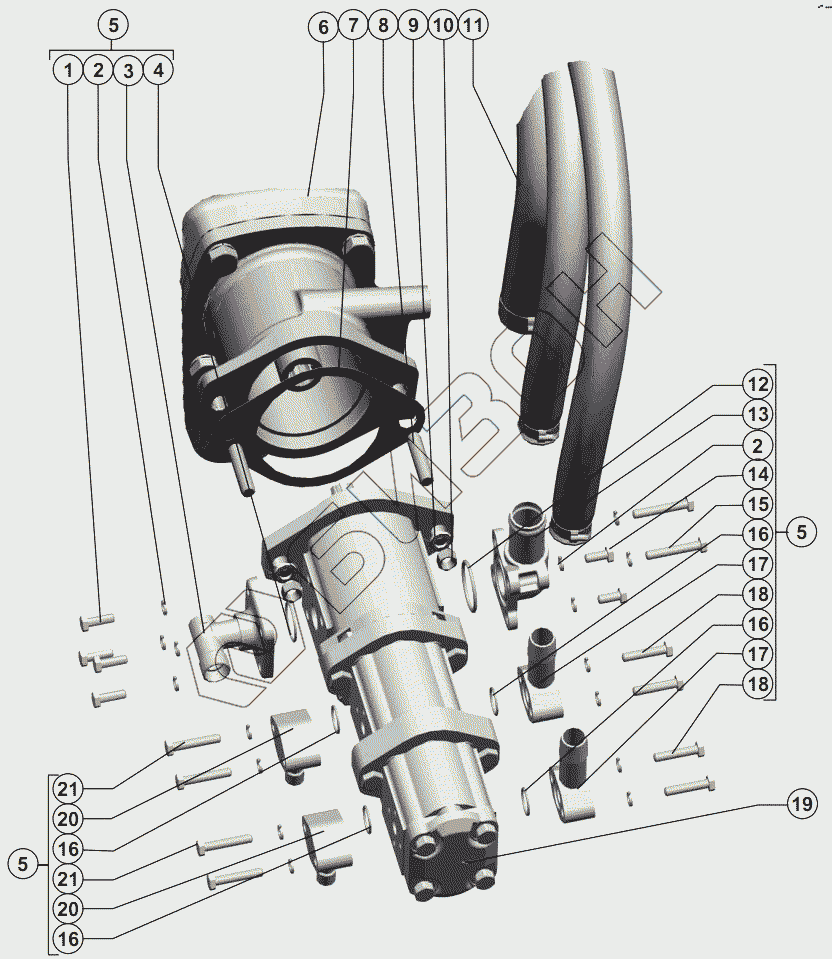

Графический каталог запасных частей к технике: РСМ-142 "Acros". Крепление тандема насососв
1
2
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
17
17
18
18
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 2 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | РСМ-10Б.09.66.100 | Фланец |
Загрузка ...
|
|
| 4 | 032-036-25-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | Кольцо 032-036-25-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 |
Загрузка ...
|
|
| 5 | 142.09.35.020 | Тандем насосов |
Загрузка ...
|
|
| 6 | Редуктор отбора мощности S8299121000 | Редуктор отбора мощности S8299121000 |
Загрузка ...
|
|
| 7 | 142.05.11.003 | Прокладка |
Загрузка ...
|
|
| 8 | 142.05.00.608 | Шпилька |
Загрузка ...
|
|
| 9 | Шайба С.12х3.01.019 ГОСТ 11371-78 | Шайба С.12х3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 10 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | 142.09.35.100 | Гидрооборудование установки моторной |
Загрузка ...
|
|
| 12 | 040-046-36-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | Кольцо 040-046-36-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 |
Загрузка ...
|
|
| 13 | РСМ-10.09.06.060 | Муфта угловая |
Загрузка ...
|
|
| 14 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 15 | Болт М8-6gx50.88.35.019 ГОСТ 7798-70 | Болт М8-6gx50.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 16 | Кольцо 021-025-25-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | Кольцо 021-025-25-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 |
Загрузка ...
|
|
| 17 | 101.09.35.010 | Фланец |
Загрузка ...
|
|
| 18 | Болт М8-6gx40.88.35.019 ГОСТ 7798-70 | Болт М8-6gx40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 19 | НШ28Д-10Д-10Д-3 ГСТУ 3-25-180-97 | Насос шестеренный НШ28Д-10Д-10Д-3 ГСТУ 3-25-180-97 |
Загрузка ...
|
|
| 20 | 142.09.35.601 | Фланец |
Загрузка ...
|
|
| 21 | Болт М8-6gx45.88.35.019 ГОСТ 7798-70 | Болт М8-6gx45.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
