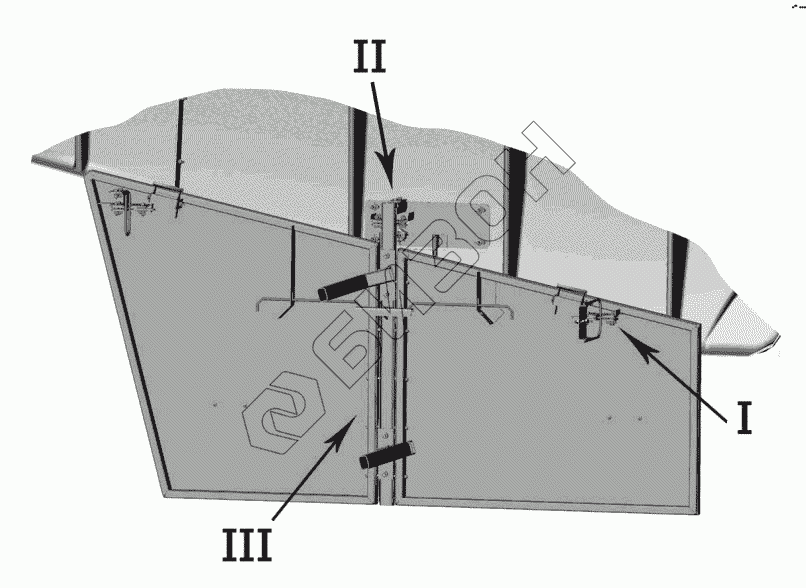

Графический каталог запасных частей к технике: РСМ-142 "Acros". Левое капотирование
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 145.01.56.590 | Щит |
Загрузка ...
|
|
| 2 | Шплинт 2,5x25.019 ГОСТ 397-79 | Шплинт 2,5x25.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 3 | Шайба С.18.01.019 ГОСТ 11371-78 | Шайба С.18.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 4 | 101.01.57.602 | Пружина |
Загрузка ...
|
|
| 5 | 145.01.57.140 | Ручка |
Загрузка ...
|
|
| 6 | 101.01.57.803 | Труба |
Загрузка ...
|
|
| 7 | 145.01.56.580 | Капот передний |
Загрузка ...
|
|
| 8 | 142.01.56.870 | Серьга |
Загрузка ...
|
|
| 9 | 142.01.57.400-01 | Замок |
Загрузка ...
|
|
| 10 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 11 | Шайба C 8х1,4.01.019 ГОСТ 6958-78 | Шайба C 8х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 12 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | ФП 316-01-О Код ОКП 45 7372 0238 | Световозвращатель ФП 316-01-О Код ОКП 45 7372 0238 ТУ 37.003.079-80 |
Загрузка ...
|
|
| 17 | Винт В.М6-6gх16.48.019 ГОСТ 17473-80 | Винт В.М6-6gх16.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 18 | Шайба C 8.01.019 ГОСТ 6958-78 | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 19 | 145.00.66.500 | Капот |
Загрузка ...
|
|
| 20 | Шайба C 10.01.019 ГОСТ 6958-78 | Шайба C 10.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 21 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | 145.01.56.920 | Серьга |
Загрузка ...
|
|
| 24 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 25 | 145.01.56.770 | Стойка |
Загрузка ...
|
|
| 26 | 101.01.00.410-01 | Замок |
Загрузка ...
|
|
| 27 | Шплинт 4x36.019 ГОСТ 397-79 | Шплинт 4x36.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 28 | Шайба C 16.01.019 ГОСТ 6958-78 | Шайба C 16.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 29 | Гайка M24x2-6H.04.019 ГОСТ 5916-70 | Гайка M24x2-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 30 | Шайба C.24x3,9.01.019 ГОСТ 11371-78 | Шайба C.24x3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 31 | 101.01.00.608 | Втулка |
Загрузка ...
|
|
| 32 | 145.01.56.310 | Курок |
Загрузка ...
|
|
| 33 | 145.01.56.320 | Основание |
Загрузка ...
|
|
| 34 | Щит К.02.00.002 | Щит К.02.00.002 |
Загрузка ...
|
|
| 35 | 145.01.57.603 | Упор |
Загрузка ...
|
|
| 36 | 145.01.56.680 | Капот задний |
Загрузка ...
|
|
| 37 | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | Шайба C 6х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 38 | Шплинт 3,2x20 ГОСТ 397-79 | Шплинт 3,2x20 ГОСТ 397-79 |
Загрузка ...
|
|
| 39 | Болт М6-6gx25.48.019 ГОСТ 7798-70 | Болт М6-6gx25.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 40 | 145.01.56.420 | Кронштейн |
Загрузка ...
|
|
| 41 | Болт M10x55.46.019 ГОСТ 7802-81 | Болт M10x55.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 42 | 142.50.02.000 | Элеватор колосовой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
