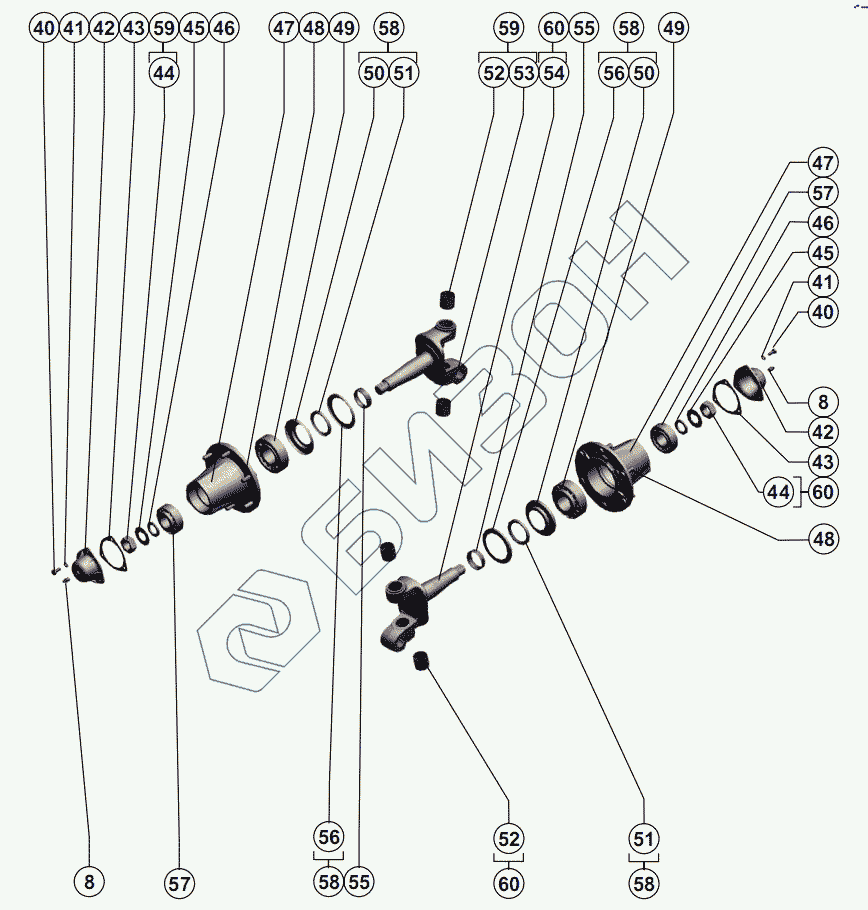

Графический каталог запасных частей к технике: РСМ-142 "Acros". Мост управляемых колёс
8
8
40
40
41
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
52
52
53
54
55
55
56
56
57
57
58
58
58
58
59
59
60
60
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Гайка М30х2-6H.6.019 ГОСТ 5918-73 | Гайка М30х2-6H.6.019 ГОСТ 5918-73 |
Загрузка ...
|
|
| 2 | Шплинт 6,3x63.019 ГОСТ 397-79 | Шплинт 6,3x63.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 3 | РСМ-10.02.02.408 | Обойма подшипника |
Загрузка ...
|
|
| 4 | РСМ-10.02.02.409А | Колпак |
Загрузка ...
|
|
| 5 | РСМ-10.02.02.013 | Шайба подшипника |
Загрузка ...
|
|
| 6 | РСМ-10.02.02.415 | Шайба опорная |
Загрузка ...
|
|
| 7 | РСМ-10.02.02.411 | Заглушка |
Загрузка ...
|
|
| 8 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 9 | Гайка М20х1,5-6H.04.019 ГОСТ 5916-70 | Гайка М20х1,5-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 10 | Шайба C 20х5.01.019 ГОСТ 10450-78 | Шайба C 20х5.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 11 | РСМ 10.02.02.007А | Кольцо |
Загрузка ...
|
|
| 12 | Кольцо С47 ГОСТ 13941-68 | Кольцо С47 ГОСТ 13941-68 |
Загрузка ...
|
|
| 13 | Подшипник ШСП30 ТУ37.553-130-90 | Подшипник ШСП30 ТУ37.553-130-90 |
Загрузка ...
|
|
| 14 | РСМ 10.02.02.638А | Корпус шарнира |
Загрузка ...
|
|
| 15 | РСМ-10.02.02.806А | Втулка |
Загрузка ...
|
|
| 16 | 142.02.02.631 | Рычаг |
Загрузка ...
|
|
| 17 | РСМ-10.02.02.170А | Шарнир гидроцилиндра поворота и поперечной тяги |
Загрузка ...
|
|
| 18 | 011-015-25-2-6 | Кольцо |
Загрузка ...
|
|
| 19 | РСМ-10Б.09.69.622В | Штуцер ввертной |
Загрузка ...
|
|
| 20 | 8.А2.А2.710.25/75 | Рукав высокого давления 8.А2.А2.710.25/75 ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 21 | ГЦ 50.200.16.000А-01 ТУ 23.1.406-86 | Гидроцилиндр ГЦ 50.200.16.000А-01 ТУ 23.1.406-86 |
Загрузка ...
|
|
| 22 | 142.02.02.210 | Труба |
Загрузка ...
|
|
| 23 | 142.02.02.020 | Балка моста |
Загрузка ...
|
|
| 24 | Гайка М22х1,5-6H.04.35.019 ГОСТ 15522-70 | Гайка М22х1,5-6H.04.35.019 ГОСТ 15522-70 |
Загрузка ...
|
|
| 25 | 8.А2.Б2.710.25/75 | Рукав высокого давления 8.А2.Б2.710.25/75 ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 26 | Гайка М22х1,5LH-6H.04.35.019 ГОСТ 15522-70 | Гайка М22х1,5LH-6H.04.35.019 ГОСТ 15522-70 |
Загрузка ...
|
|
| 27 | РСМ 10.02.02.638А-01 | Корпус шарнира |
Загрузка ...
|
|
| 28 | РСМ-10.02.02.170А-01 | Шарнир поперечной тяги |
Загрузка ...
|
|
| 29 | РСМ-10.02.02.635А | Клин шкворня |
Загрузка ...
|
|
| 30 | РСМ-10.02.02.633А | Ось |
Загрузка ...
|
|
| 31 | Шпонка 12x8x40 ГОСТ 23360-78 | Шпонка 12x8x40 ГОСТ 23360-78 |
Загрузка ...
|
|
| 32 | РСМ-10.02.02.631-01 | Рычаг |
Загрузка ...
|
|
| 33 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 35 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 36 | РСМ-10.02.02.805A | Шкворень |
Загрузка ...
|
|
| 37 | РСМ-10.02.02.414А | Шайба |
Загрузка ...
|
|
| 38 | РСМ-10.02.02.413А | Шайба |
Загрузка ...
|
|
| 39 | РСМ-10.02.02.140А | Крышка |
Загрузка ...
|
|
| 40 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 41 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 42 | РСМ-10.02.02.009А | Колпак ступицы |
Загрузка ...
|
|
| 43 | РСМ-10.02.02.001 | Прокладка |
Загрузка ...
|
|
| 44 | РСМ-10.02.02.634 | Гайка |
Загрузка ...
|
|
| 45 | РСМ-10.02.02.417 | Шайба |
Загрузка ...
|
|
| 46 | РСМ-10.02.02.632Б | Втулка |
Загрузка ...
|
|
| 47 | РСМ-10.02.02.204В | Ступица |
Загрузка ...
|
|
| 48 | РСМ-10.02.02.616 | Болт колеса |
Загрузка ...
|
|
| 49 | Подшипник 7613А ГОСТ 27365-87 | Подшипник 7613А ГОСТ 27365-87 |
Загрузка ...
|
|
| 50 | РСМ-10.02.02.426 | Обойма |
Загрузка ...
|
|
| 51 | 1.2-75х100-1 ГОСТ 8752-79/ ОСТ 38.05.146-78 | Манжета 1.2-75х100-1 ГОСТ 8752-79/ ОСТ 38.05.146-78 |
Загрузка ...
|
|
| 52 | РСМ-10.02.02.012А | Втулка |
Загрузка ...
|
|
| 53 | РСМ-10.02.02.645 | Кулак поворотный |
Загрузка ...
|
|
| 54 | РСМ-10.02.02.645-01 | Кулак поворотный |
Загрузка ...
|
|
| 55 | РСМ-10.02.02.605А | Кольцо сальника |
Загрузка ...
|
|
| 56 | РСМ-10.02.02.425 | Кольцо упорное |
Загрузка ...
|
|
| 57 | Подшипник 7610А ГОСТ 27365-87 | Подшипник 7610А ГОСТ 27365-87 |
Загрузка ...
|
|
| 58 | РСМ-10.02.02.130 | Сальник с обоймой и манжетой (1,2-75х100-1) ступицы колеса |
Загрузка ...
|
|
| 59 | РСМ-10.02.02.190А | Кулак поворотный |
Загрузка ...
|
|
| 60 | РСМ-10.02.02.190А-01 | Кулак поворотный |
Загрузка ...
|
|
| 61 | РСМ-10Б.02.02.280 | Гидроцилиндр |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
