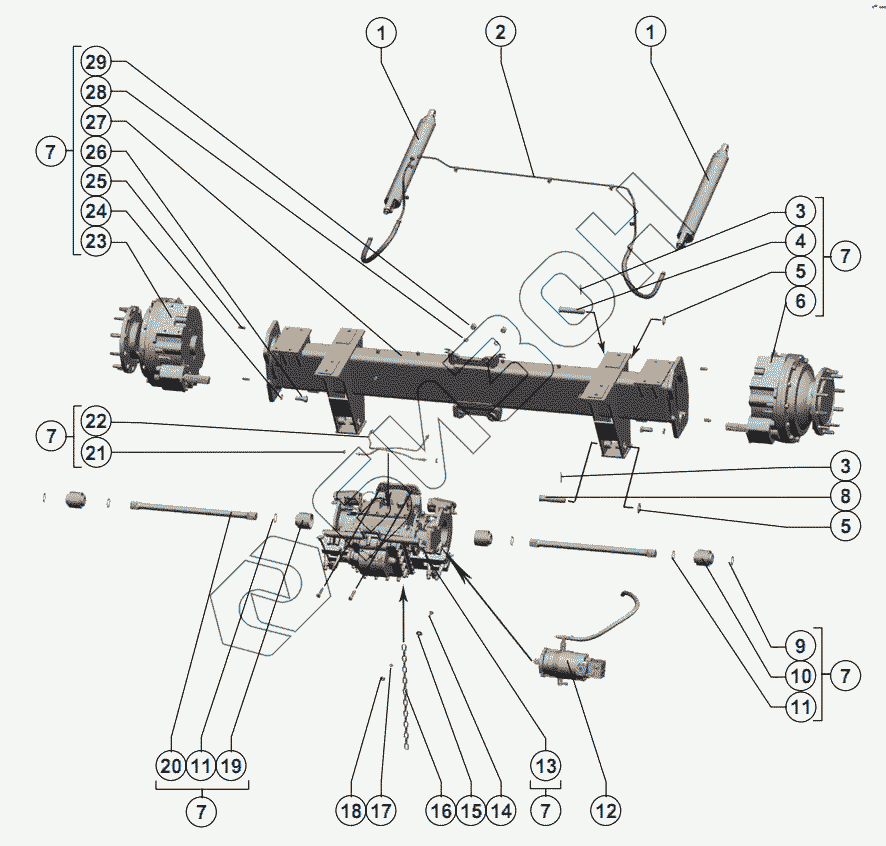

Графический каталог запасных частей к технике: РСМ-142 "Acros". Мост ведущих колес
1
1
2
3
3
4
5
5
6
7
7
7
7
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.09.22.030 | Гидроцилиндр |
Загрузка ...
|
|
| 2 | 142.09.22.000 | Гидрооборудование моста ведущих колес |
Загрузка ...
|
|
| 3 | Шплинт 6,3x45.019 ГОСТ 397-79 | Шплинт 6,3x45.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 4 | 101.02.01.615 | Ось |
Загрузка ...
|
|
| 5 | Шайба С.30х3,9.01.019 ГОСТ 11371-78 | Шайба С.30х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 6 | 25.180-01.000-01 | Редуктор |
Загрузка ...
|
|
| 7 | 142.02.06.010 | Мост ведущих колес |
Загрузка ...
|
|
| 8 | 101.02.01.615-01 | Ось |
Загрузка ...
|
|
| 9 | Кольцо С45 ГОСТ 13942 | Кольцо С45 ГОСТ 13942 |
Загрузка ...
|
|
| 10 | МВ1500-00.00.010 | Муфта |
Загрузка ...
|
|
| 11 | Шайба ПТЗ-0017018 | Шайба ПТЗ-0017018 |
Загрузка ...
|
|
| 12 | 142.09.22.050 | Гидромотор аксиально-поршневой |
Загрузка ...
|
|
| 13 | ПТЗ-1700000-3 | Коробка диапазонов ПТЗ-1700000-3 ТУ~4775-005-39448337-2003 |
Загрузка ...
|
|
| 14 | Болт М10-6gx35.88.35.01926 ГОСТ 7798-70 | Болт М10-6gx35.88.35.01926 ГОСТ 7798-70 |
Загрузка ...
|
|
| 15 | Шайба C 10х3.01.019 ГОСТ 6958-78 | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 16 | РСМ-10.02.01.603 | Цепь |
Загрузка ...
|
|
| 17 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | МВ1500-00.00.020 | Муфта |
Загрузка ...
|
|
| 20 | Полуось ПТЗ-0017017-04 | Полуось ПТЗ-0017017-04 |
Загрузка ...
|
|
| 21 | МВ1500-00.00.001 | Прокладка |
Загрузка ...
|
|
| 22 | Шланг тормозной 3302-3506025-10 | Шланг тормозной 3302-3506025-10 |
Загрузка ...
|
|
| 23 | 25.180-01.000 | Редуктор |
Загрузка ...
|
|
| 24 | Шайба 24Т 65Г 019 ГОСТ 6402-70 | Шайба 24Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | МВ1500-00.00.601 | Штифт |
Загрузка ...
|
|
| 26 | Болт М24-6gx55.109.40Х.019 ГОСТ 7796-70 | Болт М24-6gx55.109.40Х.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 27 | 25.180-12.000 | Балка моста |
Загрузка ...
|
|
| 28 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | Шайба 16Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 29 | Гайка М16-6H.10.35Х.019 ГОСТ 15524-70 | Гайка М16-6H.10.35Х.019 ГОСТ 15524-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
