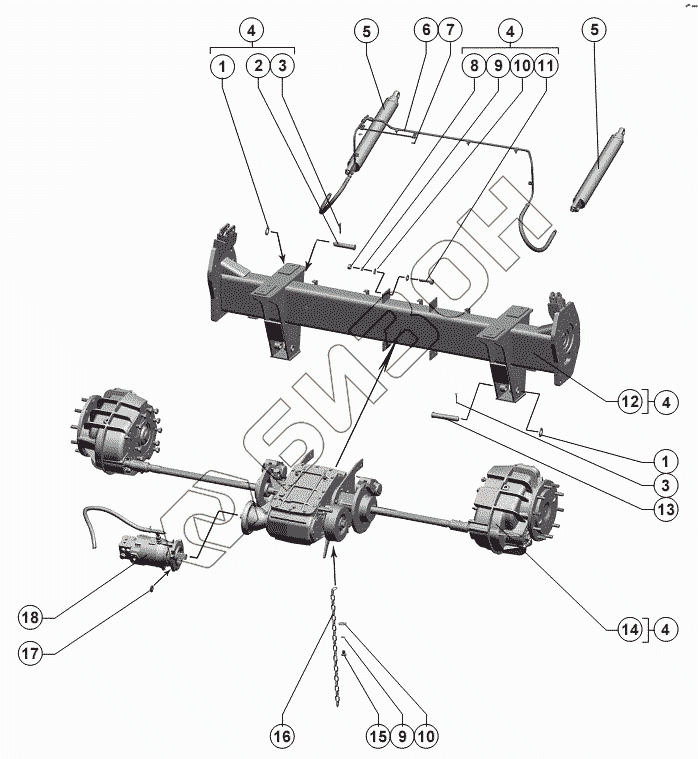

Графический каталог запасных частей к технике: РСМ-142 "Acros". Мост ведущий
1
1
2
3
3
4
4
4
4
5
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Шайба С.30х3,9.01.019 ГОСТ 11371-78 | Шайба С.30х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 2 | 101.02.01.615 | Ось |
Загрузка ...
|
|
| 3 | Шплинт 6,3x45.019 ГОСТ 397-79 | Шплинт 6,3x45.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 4 | 142.02.04.010 | Мост ведущий |
Загрузка ...
|
|
| 5 | 142.09.22.030 | Гидроцилиндр |
Загрузка ...
|
|
| 6 | 142.09.22.000 | Гидрооборудование моста ведущих колес |
Загрузка ...
|
|
| 7 | Шайба C 8.01.019 ГОСТ 6958-78 | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 8 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | Шайба С.12.01.019 ГОСТ 11371-78 | Шайба С.12.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 11 | Болт М12-6gx40.88.35.019 ГОСТ 7798-70 | Болт М12-6gx40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 12 | 142.02.04.020 | Балка |
Загрузка ...
|
|
| 13 | 101.02.01.615-01 | Ось |
Загрузка ...
|
|
| 14 | 264 265.0 | Комплект сборочных компонентов моста 264 265.0 |
Загрузка ...
|
|
| 15 | Болт М12-6gx25.88.35.019 ГОСТ 7798-70 | Болт М12-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 16 | РСМ-10.02.01.603-01 | Цепь |
Загрузка ...
|
|
| 17 | Шайба С.14х5.01.019 ГОСТ 11371-78 | Шайба С.14х5.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 18 | 142.09.22.050 | Гидромотор аксиально-поршневой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
