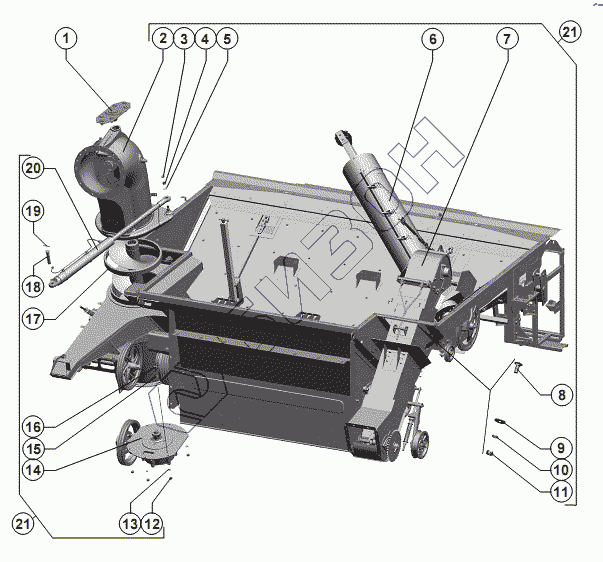

Графический каталог запасных частей к технике: РСМ-142 "Acros". Основание
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.46.00.520 | Кронштейн |
Загрузка ...
|
|
| 2 | 145.48.04.000 | Колено |
Загрузка ...
|
|
| 3 | Гайка М16х1,5-6Н.6.019 ГОСТ 5915-70 | Гайка М16х1,5-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 4 | Гайка М16х1,5-6Н.04.35.019 ГОСТ 5915-70 | Гайка М16х1,5-6Н.04.35.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 5 | Шайба С.16х1,4.01.019 ГОСТ 11371-78 | Шайба С.16х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 6 | 142.47.02.000 | Шнек наклонный |
Загрузка ...
|
|
| 7 | 142.50.04.000 | Элеватор зерновой |
Загрузка ...
|
|
| 8 | Болт М8х20.46.019 ГОСТ 7802-81 | Болт М8х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 9 | Шайба С 8.01.019 ГОСТ 6958-78 | Шайба С 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 10 | Шайба 8Т65Г 019 ГОСТ 6402-70 | Шайба 8Т65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | Гайка М14-6Н.6.019 ГОСТ 5915-70 | Гайка М14-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | Шайба 14Т65Г019 ГОСТ 6402-70 | Шайба 14Т65Г019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | 142.48.01.200 | Редуктор |
Загрузка ...
|
|
| 15 | Шайба C14x5.01.019 ГОСТ 11371-78 | Шайба C14x5.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 16 | Болт M14-6gx40.88.35.019 ГОСТ 7798-70 | Болт M14-6gx40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | 142.46.00.004 | Кольцо |
Загрузка ...
|
|
| 18 | 142.46.00.624 | Ось |
Загрузка ...
|
|
| 19 | Шплинт 5x50.019 ГОСТ 397-79 | Шплинт 5x50.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 20 | 142.09.55.220 | Гидроцилиндр |
Загрузка ...
|
|
| 21 | 142.46.00.010 | Основание |
Загрузка ...
|
