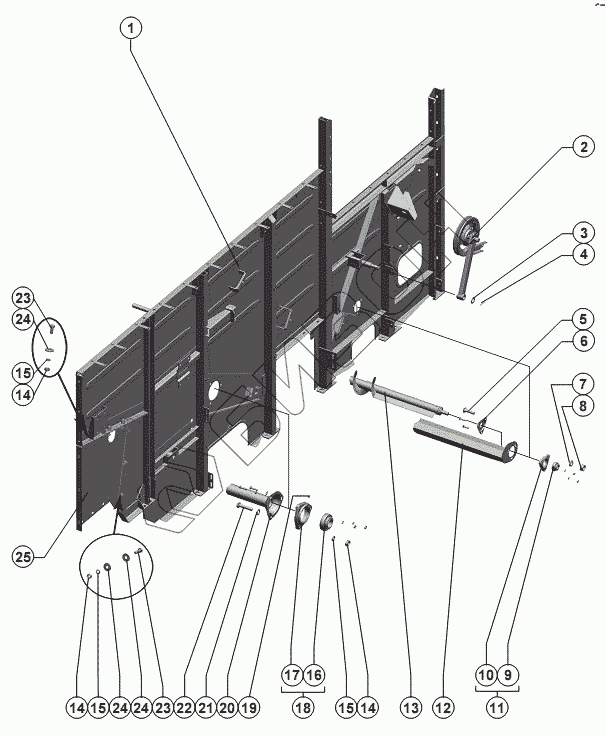

Графический каталог запасных частей к технике: РСМ-142 "Acros". Панель правая каркаса молотилки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
15
16
17
18
19
20
21
22
23
23
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 145.30.02.020 | Панель |
Загрузка ...
|
|
| 2 | 145.30.00.030 | Шкив натяжной |
Загрузка ...
|
|
| 3 | Шайба С.20х3,9.01.019 ГОСТ 11371-78 | Шайба С.20х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 4 | Шплинт 4x32.019 ГОСТ 397-79 | Шплинт 4x32.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 5 | Болт М8х35.46.019 ГОСТ 7802-81 | Болт М8х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 6 | Н.166.202 | Крышка подшипника |
Загрузка ...
|
|
| 7 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | 1680204 | Подшипник 1680204 АЕК7С17 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 10 | Н.027.102 | Корпус подшипника |
Загрузка ...
|
|
| 11 | Н.027.01.020 | Опора подшипника |
Загрузка ...
|
|
| 12 | РСМ-10.01.30.880А | Кожух |
Загрузка ...
|
|
| 13 | РСМ-10Б.01.30.860Б | Шнек |
Загрузка ...
|
|
| 14 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | Подшипник 680210 А2К7С27 ТУ 37.006.084-90 | Подшипник 680210 А2К7С27 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 17 | Н.027.108А | Корпус подшипника |
Загрузка ...
|
|
| 18 | Н.027.01.080-02 | Опора |
Загрузка ...
|
|
| 19 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 20 | РСМ-10.01.30.100Б-01 | Труба распорная |
Загрузка ...
|
|
| 21 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 22 | Болт М10-6gx45.88.35.019 ГОСТ 7798-70 | Болт М10-6gx45.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 23 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 24 | Шайба C 10х3.01.019 ГОСТ 6958-78 | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 25 | РСМ-10Б.14.60.402А-01 | Боковина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
