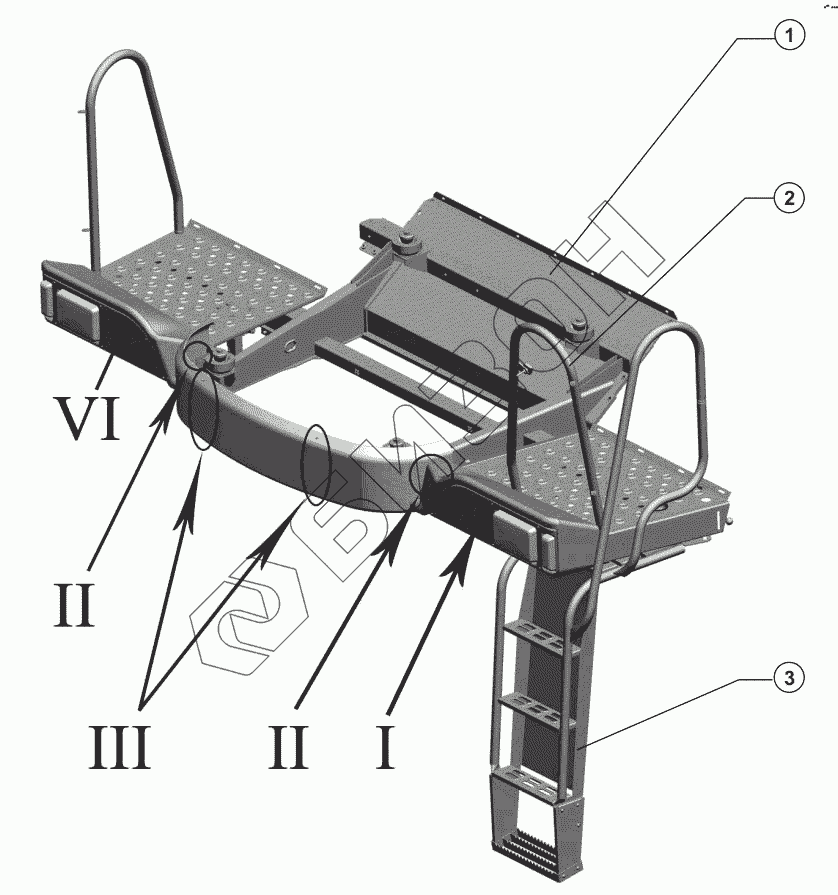

Графический каталог запасных частей к технике: РСМ-142 "Acros". Площадка входа
1
2
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 145.08.00.000 | Секция молотильная |
Загрузка ...
|
|
| 2 | 101.07.00.620 | Ограждение |
Загрузка ...
|
|
| 3 | 142.07.01.200 | Лестница |
Загрузка ...
|
|
| 4 | Шайба С.4.01.019 ГОСТ11371-78 | Шайба С.4.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 5 | Винт 4х16.01.019 ГОСТ10621-80 | Винт 4х16.01.019 ГОСТ10621-80 |
Загрузка ...
|
|
| 6 | Маска ОТ-19.02.01.02 | Маска ОТ-19.02.01.02 |
Загрузка ...
|
|
| 7 | Гайка 3302-5301594 | Гайка 3302-5301594 |
Загрузка ...
|
|
| 8 | 142.07.00.000 | Площадка входа |
Загрузка ...
|
|
| 9 | Крышка ОТ-19.02.01.03 | Крышка ОТ-19.02.01.03 |
Загрузка ...
|
|
| 10 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 11 | Винт В.М6-6gх20.48.019 ГОСТ 17473-80 | Винт В.М6-6gх20.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 12 | Винт В.М6-6gх16.48.019 ГОСТ 17473-80 | Винт В.М6-6gх16.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 13 | Накладка ОТ-19.02.01.04 | Накладка ОТ-19.02.01.04 |
Загрузка ...
|
|
| 14 | Винт В.М4-6gх30.48.019 ГОСТ 17473-80 | Винт В.М4-6gх30.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 15 | Гайка М6-6Н.6.019 ГОСТ5915-70 | Гайка М6-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 16 | Шайба 6Т 65Г 019 ГОСТ6402-70 | Шайба 6Т 65Г 019 ГОСТ6402-70 |
Загрузка ...
|
|
| 17 | Фонарь 26.37.26 ГОСТ6964-72 | Фонарь 26.37.26 ГОСТ6964-72 |
Загрузка ...
|
|
| 18 | Накладка ОТ-19.02.01.04-01 | Накладка ОТ-19.02.01.04-01 |
Загрузка ...
|
|
| 19 | Фара 8702.3711-01 ТУ 37.458.076-96-2 | Фара 8702.3711-01 ТУ 37.458.076-96-2 |
Загрузка ...
|
|
| 20 | Маска 01.02 ОТ-19.02.-01 | Маска 01.02 ОТ-19.02.-01 |
Загрузка ...
|
|
| 21 | Крышка ОТ-19.02.01.03-01 | Крышка ОТ-19.02.01.03-01 |
Загрузка ...
|
|
| 22 | Болт М6-6gх25.48.019 ГОСТ 7798-70 | Болт М6-6gх25.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 23 | Бампер ОТ-19.02.01.01 | Бампер ОТ-19.02.01.01 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
