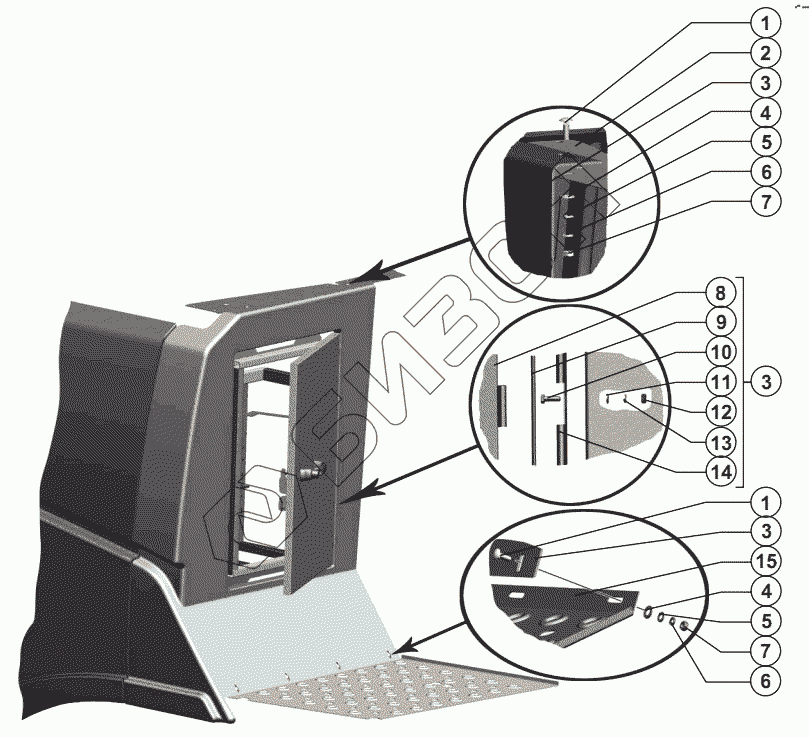

Графический каталог запасных частей к технике: РСМ-142 "Acros". Правое капотирование
1
1
2
3
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Болт М8х25.46.019 ГОСТ 7802-81 | Болт М8х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 2 | 142.46.00.500 | Уплотнитель |
Загрузка ...
|
|
| 3 | 145.01.67.100 | Щит |
Загрузка ...
|
|
| 4 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 5 | Шайба С.8.01.019 ГОСТ 11371-78 | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 6 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 8 | 145.01.12.510 | Крышка |
Загрузка ...
|
|
| 9 | 142.01.12.606 | Ось |
Загрузка ...
|
|
| 10 | Болт М6-6gx20.48.019 ГОСТ 7798-70 | Болт М6-6gx20.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 11 | Шайба С.6.01.019 ГОСТ 11371-78 | Шайба С.6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 12 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | 142.01.12.454-01 | Петля |
Загрузка ...
|
|
| 15 | 142.07.00.000 | Площадка входа |
Загрузка ...
|
|
| 16 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | 142.00.66.433 | Скоба |
Загрузка ...
|
|
| 18 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | 142.46.00.010 | Основание |
Загрузка ...
|
|
| 20 | 145.00.67.500 | Капот |
Загрузка ...
|
|
| 21 | Винт В.М6-6gх20.48.019 ГОСТ 17473-80 | Винт В.М6-6gх20.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 22 | РСМ-10.12.15.002 | Прокладка |
Загрузка ...
|
|
| 23 | 145.00.66.453 | Кронштейн |
Загрузка ...
|
|
| 24 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 25 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
