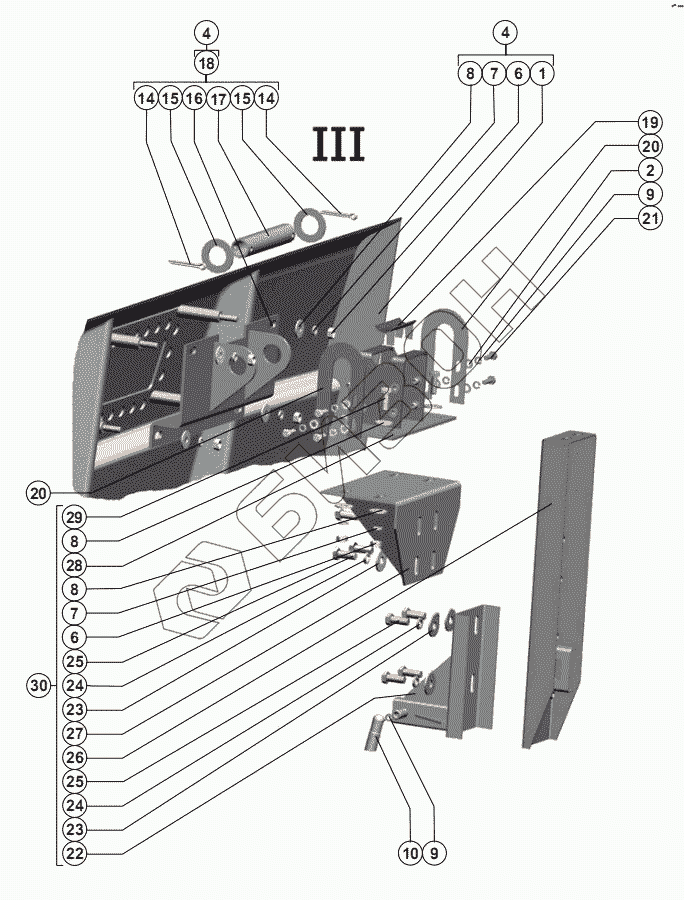

Графический каталог запасных частей к технике: РСМ-142 "Acros". Правое капотирование
1
2
4
4
6
6
7
7
8
8
8
9
9
10
14
14
15
15
16
17
18
19
20
20
21
22
23
23
24
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Щит К.02.00.003-01 | Щит К.02.00.003-01 |
Загрузка ...
|
|
| 2 | Шайба C 8.01.019 ГОСТ 6958-78 | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 3 | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 4 | 145.00.67.500 | Капот |
Загрузка ...
|
|
| 5 | 145.01.56.120 | Кронштейн |
Загрузка ...
|
|
| 6 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 7 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | Шайба C 10.01.019 ГОСТ 6958-78 | Шайба C 10.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 9 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | 14.6308010 ТУ РБ 00232147.068-99 | Пружина газовая 14.6308010 ТУ РБ 00232147.068-99 |
Загрузка ...
|
|
| 11 | Щит К.02.00.002-01 | Щит К.02.00.002-01 |
Загрузка ...
|
|
| 12 | 145.01.56.406 | Накладка |
Загрузка ...
|
|
| 13 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | Шплинт 6,3x50.019 ГОСТ 397-79 | Шплинт 6,3x50.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 15 | Шайба С.30х3,9.01.019 ГОСТ 11371-78 | Шайба С.30х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 16 | 145.01.56.130 | Кронштейн |
Загрузка ...
|
|
| 17 | 145.01.56.825 | Труба |
Загрузка ...
|
|
| 18 | 145.01.56.140 | Кронштейн |
Загрузка ...
|
|
| 19 | 145.01.56.460 | Вкладыш |
Загрузка ...
|
|
| 20 | 145.00.66.454 | Пластина |
Загрузка ...
|
|
| 21 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 22 | 145.01.57.220 | Кронштейн |
Загрузка ...
|
|
| 23 | Шайба C 12.01.019 ГОСТ 6958-78 | Шайба C 12.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 24 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 26 | 145.01.56.810 | Кронштейн |
Загрузка ...
|
|
| 27 | 145.01.56.440 | Кронштейн |
Загрузка ...
|
|
| 28 | 145.01.56.430-01 | Кронштейн |
Загрузка ...
|
|
| 29 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 30 | 145.30.00.000 | Каркас |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
