Графический каталог запасных частей к технике: РСМ-142 "Acros". Привод очистки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
4
4
5
6
7
8
8
9
9
10
11
11
11
11
12
12
13
13
14
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
25
25
25
25

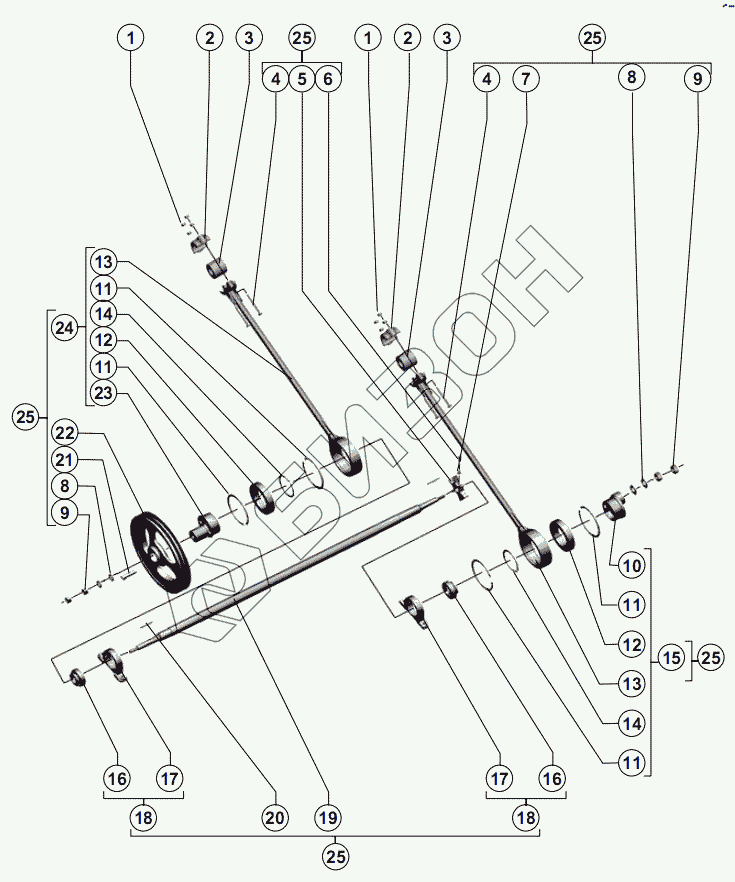

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 Гайка М10-6Н.6.019 ГОСТ 5915-70 Гайка М10-6Н.6.019 ГОСТ 5915-70
Загрузка ...
2 РСМ-10.01.01.305 Хомут
Загрузка ...
3 РСМ-10.01.06.004 Втулка
Загрузка ...
4 Болт М10-6gх85.35.88.019 ГОСТ 7798-70 Болт М10-6gх85.35.88.019 ГОСТ 7798-70
Загрузка ...
5 РСМ-10Б.01.01.003А Звёздочка
Загрузка ...
6 Винт М6х20.22Н ТУ 23.4617472.07-91 Винт М6х20.22Н ТУ 23.4617472.07-91
Загрузка ...
7 Гайка М6-6Н.6.019 ГОСТ 5915-70 Гайка М6-6Н.6.019 ГОСТ 5915-70
Загрузка ...
8 Шайба С.16.01.019 ГОСТ 11371-78 Шайба С.16.01.019 ГОСТ 11371-78
Загрузка ...
9 Гайка М16-6Н.6.019 ГОСТ 5915-70 Гайка М16-6Н.6.019 ГОСТ 5915-70
Загрузка ...
10 РСМ-10Б.01.01.202 Ступица
Загрузка ...
11 Кольцо С150 ГОСТ 13943-86 Кольцо С150 ГОСТ 13943-86
Загрузка ...
12 Подшипник 2180120КС17 нестандартный Подшипник 2180120КС17 нестандартный
Загрузка ...
13 РСМ-10Б.01.01.250 Шатун привода очистки
Загрузка ...
14 Кольцо С100 ГОСТ 13942-86 Кольцо С100 ГОСТ 13942-86
Загрузка ...
15 РСМ-10Б.01.01.240 Шатун в сборе правый
Загрузка ...
16 ТУ 37.006.084-90 Подшипник 1680208К10С27
Загрузка ...
17 РСМ-10Б.01.01.203 Корпус подшипника
Загрузка ...
18 РСМ-10Б.01.01.300 Опора
Загрузка ...
19 РСМ-10Б.01.01.601 Вал
Загрузка ...
20 Шпонка 8х7х63 ГОСТ 23360-78 Шпонка 8х7х63 ГОСТ 23360-78
Загрузка ...
21 РСМ-10.01.01.306 Шпонка или РСМ-10.01.01.626
Загрузка ...
22 РСМ-10.01.01.104А Шкив
Загрузка ...
23 РСМ-10Б.01.01.201 Ступица
Загрузка ...
24 РСМ-10Б.01.01.230 Шатун в сборе левый
Загрузка ...
25 РСМ-10Б.01.01.220А Привод очистки
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
