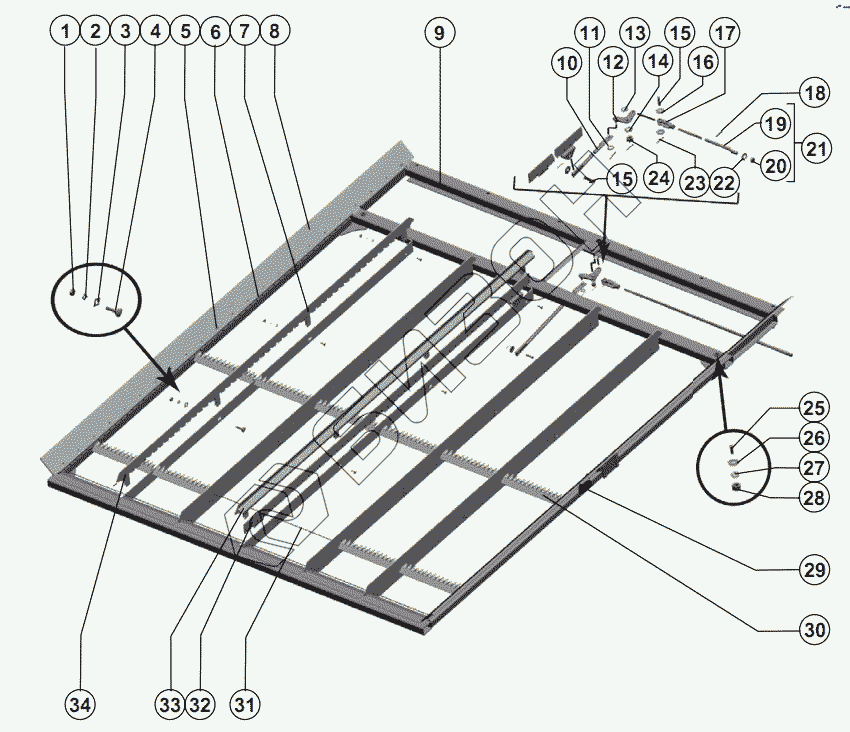

Графический каталог запасных частей к технике: РСМ-142 "Acros". Решето

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 Гайка М6-6Н.6.019 ГОСТ 5915-70 Гайка М6-6Н.6.019 ГОСТ 5915-70
Загрузка ...
2 Шайба 6Т 65Г 019 ГОСТ 6402-70 Шайба 6Т 65Г 019 ГОСТ 6402-70
Загрузка ...
3 Шайба С.6х1,4.01.019 ГОСТ 11371-78 Шайба С.6х1,4.01.019 ГОСТ 11371-78
Загрузка ...
4 Болт М6х16.46.019 ГОСТ 7802-81 Болт М6х16.46.019 ГОСТ 7802-81
Загрузка ...
5 Заклёпка 140-5х16.01.10кп.016 ОСТ 23.2.437-77 Заклёпка 140-5х16.01.10кп.016 ОСТ 23.2.437-77
Загрузка ...
6 РСМ-10Б.01.04.901 Брус
Загрузка ...
7 РСМ-10Б.01.04.140 Прижим
Загрузка ...
8 РСМ-10Б.01.04.001А Отлив
Загрузка ...
9 РСМ-10Б.01.04.070А Рама
Загрузка ...
10 РСМ-10Б.01.04.802 Тяга
Загрузка ...
11 Шайба С.8х1,4.01.019 ГОСТ 11371-78 Шайба С.8х1,4.01.019 ГОСТ 11371-78
Загрузка ...
12 РСМ-10Б.01.04.100 Рычаг
Загрузка ...
13 I-1-3-20х10,2х0,5х0,65 Пружина тарельчатая I-1-3-20х10,2х0,5х0,65 Хим.Окс.прм. ГОСТ 3057-90
Загрузка ...
14 Шайба С.10.01.019 ГОСТ 11371-78 Шайба С.10.01.019 ГОСТ 11371-78
Загрузка ...
15 Ось 6-8 b12х25.35.Ц9хр ГОСТ 9650-80 Ось 6-8 b12х25.35.Ц9хр ГОСТ 9650-80
Загрузка ...
16 Шайба C 8.01.019 ГОСТ 6958-78 Шайба C 8.01.019 ГОСТ 6958-78
Загрузка ...
17 54-30065А Вилка
Загрузка ...
18 Шплинт 4,0х22.019 ГОСТ 397-79 Шплинт 4,0х22.019 ГОСТ 397-79
Загрузка ...
19 РСМ-10Б.01.04.602 Винт
Загрузка ...
20 ККД-04.00.807 Втулка
Загрузка ...
21 РСМ-10Б.01.04.130 Винт
Загрузка ...
22 Шайба С.12х3.01.019 ГОСТ 11371-78 Шайба С.12х3.01.019 ГОСТ 11371-78
Загрузка ...
23 Шплинт 2,0х20.019 ГОСТ 397-79 Шплинт 2,0х20.019 ГОСТ 397-79
Загрузка ...
24 Гайка М8-6Н.6.019 ГОСТ 5918-73 Гайка М8-6Н.6.019 ГОСТ 5918-73
Загрузка ...
25 Винт В.М5-6gх16.48.019 ГОСТ 17473-80 Винт В.М5-6gх16.48.019 ГОСТ 17473-80
Загрузка ...
26 Шайба С 5х1,4.01.019 ГОСТ 6958-78 Шайба С 5х1,4.01.019 ГОСТ 6958-78
Загрузка ...
27 Шайба 5Т 65Г 019 ГОСТ 6402-70 Шайба 5Т 65Г 019 ГОСТ 6402-70
Загрузка ...
28 Гайка М5-6Н.6.019 ГОСТ 5927-70 Гайка М5-6Н.6.019 ГОСТ 5927-70
Загрузка ...
29 РСМ-10Б.01.04.901-01 Брус
Загрузка ...
30 РСМ-10.01.04.413А Гребенка
Загрузка ...
31 РСМ-10.01.04.601-01 Ось гребенок
Загрузка ...
32 РСМ-10Б.01.04.230 Планка регулировочная
Загрузка ...
33 РСМ-10Б.01.04.150 Отражатель
Загрузка ...
34 РСМ-10Б.01.04.002 Шнур
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
