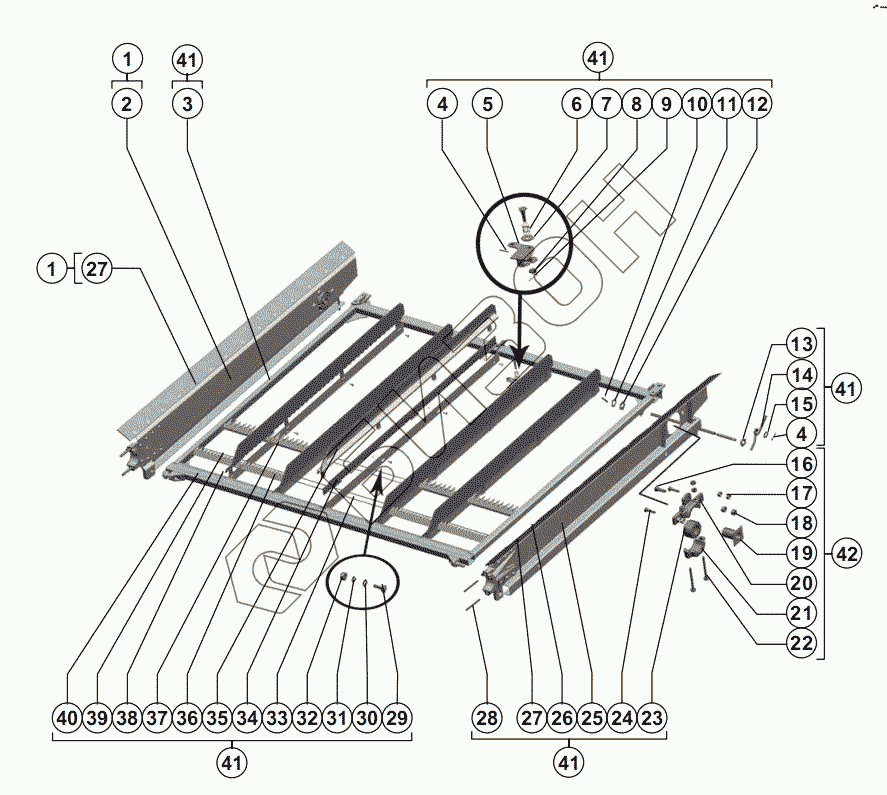

Графический каталог запасных частей к технике: РСМ-142 "Acros". Решето верхнее
1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.01.06.010Б-01 | Борт |
Загрузка ...
|
|
| 2 | РСМ-10Б.01.06.420-01 | Борт |
Загрузка ...
|
|
| 3 | РСМ-10.01.04.901А-01 | Брус |
Загрузка ...
|
|
| 4 | Шплинт 3,2х16.019 ГОСТ 397-79 | Шплинт 3,2х16.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 5 | РСМ-10Б.01.06.330 | Рычаг |
Загрузка ...
|
|
| 6 | 60926 | Пружина |
Загрузка ...
|
|
| 7 | Шайба С.10х3.01.019 ГОСТ 6958-78 | Шайба С.10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 8 | Гайка М10-6Н.04.35.019 ГОСТ 5919-73 | Гайка М10-6Н.04.35.019 ГОСТ 5919-73 |
Загрузка ...
|
|
| 9 | Шплинт 2,5х25.019 ГОСТ 397-79 | Шплинт 2,5х25.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 10 | Шплинт 4х22.019 ГОСТ 397-79 | Шплинт 4х22.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 11 | Шайба С.12х1.01.019 ГОСТ 11371-78 | Шайба С.12х1.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 12 | Шайба С.12х3.01.019 ГОСТ 11371-78 | Шайба С.12х3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 13 | РСМ-10Б.01.06.410 | Винт |
Загрузка ...
|
|
| 14 | РСМ-10Б.01.06.615 | Пружина |
Загрузка ...
|
|
| 15 | Шайба С.10х2.01.019 ГОСТ 11371-78 | Шайба С.10х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 16 | Болт М12х35.46.019 ГОСТ 7802-81 | Болт М12х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 17 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 18 | Гайка М12-6Н.6.019 | Гайка М12-6Н.6.019 |
Загрузка ...
|
|
| 19 | РСМ-10Б.01.06.170 | Втулка |
Загрузка ...
|
|
| 20 | РСМ-10Б.01.06.101 | Крышка |
Загрузка ...
|
|
| 21 | 54-30127-01 | Крышка |
Загрузка ...
|
|
| 22 | 35.88.35.019 ГОСТ 7798-70 | 35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 23 | 44Б-00239 | Втулка |
Загрузка ...
|
|
| 24 | Болт М10х35.46.019 | Болт М10х35.46.019 |
Загрузка ...
|
|
| 25 | РСМ-10Б.01.06.420 | Борт |
Загрузка ...
|
|
| 26 | РСМ-10Б.01.06.001А | Отлив Заклёпка |
Загрузка ...
|
|
| 27 | 140-5х16.01.10кп.016 ОСТ 23.2.437-77 | Шпилька 140-5х16.01.10кп.016 ОСТ 23.2.437-77 |
Загрузка ...
|
|
| 28 | М12-6gx90.109.40Х.029 ГОСТ 22042-76 | М12-6gx90.109.40Х.029 ГОСТ 22042-76 |
Загрузка ...
|
|
| 29 | Болт М6х16.46.019 ГОСТ 7802-81 | Болт М6х16.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 30 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 31 | Шайба 6Т 65Г 019 | Шайба 6Т 65Г 019 |
Загрузка ...
|
|
| 32 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 33 | РСМ-10.01.04.601 | Ось гребенок |
Загрузка ...
|
|
| 34 | РСМ-10Б.01.06.150 | Планка регулировочная |
Загрузка ...
|
|
| 35 | РСМ-10Б.01.06.080 | Прижим |
Загрузка ...
|
|
| 36 | РСМ-10Б.01.06.414 | Гребенка |
Загрузка ...
|
|
| 37 | РСМ-10.01.06.404 | Гребенка |
Загрузка ...
|
|
| 38 | РСМ-10.01.04.004 | Шнур |
Загрузка ...
|
|
| 39 | РСМ-10Б.01.06.070 | Прижим |
Загрузка ...
|
|
| 40 | РСМ-10Б.01.06.040 | Рама |
Загрузка ...
|
|
| 41 | РСМ-10Б.01.06.030 | Решето верхнее |
Загрузка ...
|
|
| 42 | РСМ-10Б.01.06.010Б | Борт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
