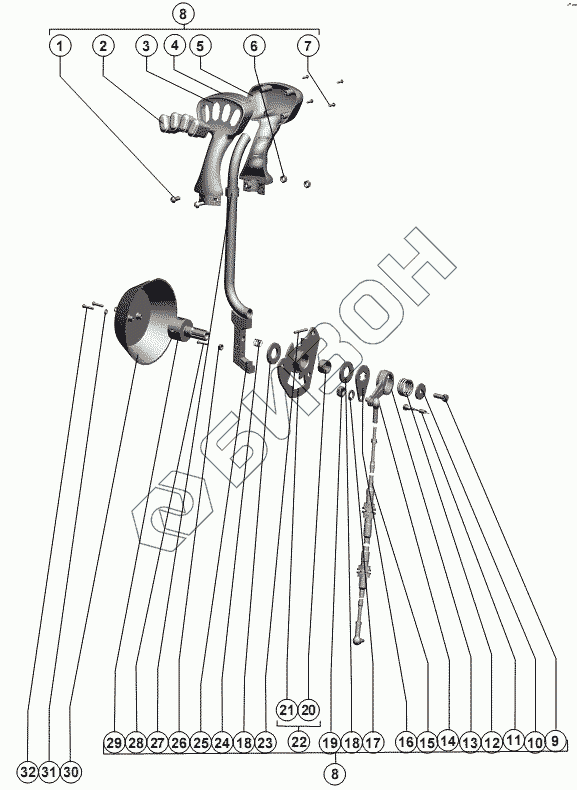

Графический каталог запасных частей к технике: РСМ-142 "Acros". Рычаг управления движением

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 Винт В.М5-6gх12.48.019 ГОСТ 17473-80 Винт В.М5-6gх12.48.019 ГОСТ 17473-80
Загрузка ...
2 92.3709 ТУ 37.469.012-95 Переключатель
Загрузка ...
3 101.06.16.007 Рукоятка
Загрузка ...
4 101.04.16.002 Табличка-символ
Загрузка ...
5 101.06.16.008 Рукоятка
Загрузка ...
6 Гайка М5-6H.6.019 ГОСТ 5927-70 Гайка М5-6H.6.019 ГОСТ 5927-70
Загрузка ...
7 Винт 2-3х12.01.036 ГОСТ 10621-80 Винт 2-3х12.01.036 ГОСТ 10621-80
Загрузка ...
8 101.04.17.000 Рычаг управления движением
Загрузка ...
9 Болт М8-6gx25.88.35.019 ГОСТ 7798-70 Болт М8-6gx25.88.35.019 ГОСТ 7798-70
Загрузка ...
10 РСМ-10.04.13.422 Шайба
Загрузка ...
11 ВК-409 (2101-3803130) ТУ 37.003.478-2004 Выключатель контрольной лампы воздушной заслонки
Загрузка ...
12 РСМ-10.04.13.613А Пружина
Загрузка ...
13 101.04.17.305 Рычаг
Загрузка ...
14 101.06.16.050 Шарнир
Загрузка ...
15 172-M-TT-75-6300 Трос дистанционного управления 172-M-TT-75-6300 ТУ У 29.3-31003530-001-2002
Загрузка ...
16 101.04.17.431 Пластина
Загрузка ...
17 Шайба 8Т 65Г 019 ГОСТ 5915-70 Шайба 8Т 65Г 019 ГОСТ 5915-70
Загрузка ...
18 РСМ-10.04.13.006А Шайба или РСМ-10.04.13.015
Загрузка ...
19 Гайка М8-6H.6.019 ГОСТ 5915-70 Гайка М8-6H.6.019 ГОСТ 5915-70
Загрузка ...
20 РСМ-10.04.13.007А Втулка
Загрузка ...
21 101.04.17.360 Диск
Загрузка ...
22 101.04.17.230 Диск
Загрузка ...
23 Штифт 5 х 40 ГОСТ 3128-70 Штифт 5 х 40 ГОСТ 3128-70
Загрузка ...
24 РСМ-10.04.13.614Б Пружина
Загрузка ...
25 101.04.17.020 СБ Рычаг
Загрузка ...
26 Гайка М4-6H.6.019 ГОСТ 5927-70 Гайка М4-6H.6.019 ГОСТ 5927-70
Загрузка ...
27 101.06.16.014 Втулка
Загрузка ...
28 Винт В.М4-6gх25-25.48.016 ГОСТ 17473-80 Винт В.М4-6gх25-25.48.016 ГОСТ 17473-80
Загрузка ...
29 РСМ-10.04.13.612Б Вал
Загрузка ...
30 РСМ-10.04.30.001 Крышка
Загрузка ...
31 Шайба С.4.01.019 ГОСТ 11371-78 Шайба С.4.01.019 ГОСТ 11371-78
Загрузка ...
32 Винт В.М4-6gх20.48.019 ГОСТ 17473-80 Винт В.М4-6gх20.48.019 ГОСТ 17473-80
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
