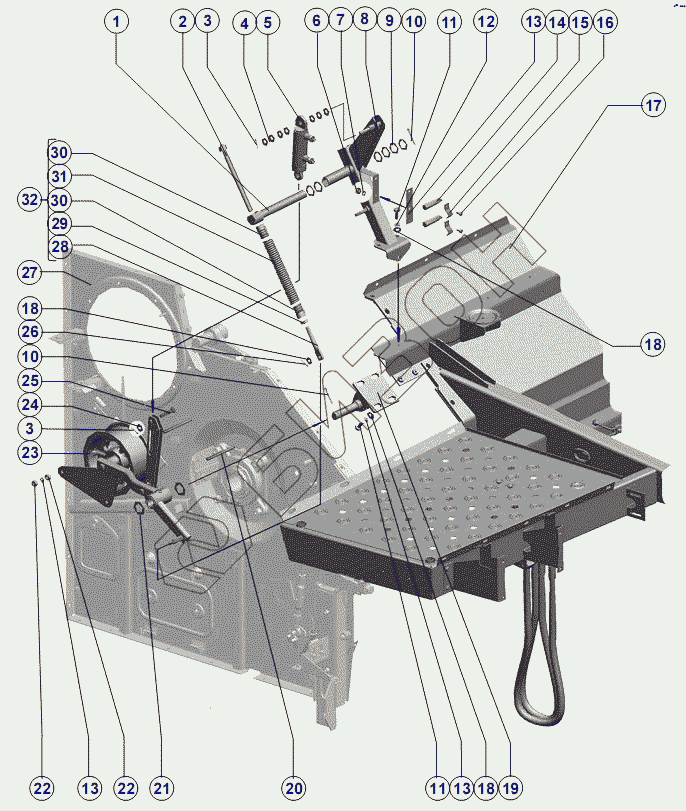

Графический каталог запасных частей к технике: РСМ-142 "Acros". Секция молотильная
1
2
3
3
4
5
6
7
8
9
10
10
11
11
12
13
13
13
14
15
16
17
18
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.01.22.621 | Ось |
Загрузка ...
|
|
| 2 | 142.01.22.260 | Болт натяжной |
Загрузка ...
|
|
| 3 | Шплинт 4х25.019 ГОСТ397-79 | Шплинт 4х25.019 ГОСТ397-79 |
Загрузка ...
|
|
| 4 | Шайба С.14Х3.01.019 ГОСТ11371-78 | Шайба С.14Х3.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 5 | 142.09.31.200 | Гидроцилиндр |
Загрузка ...
|
|
| 6 | Гайка М8-6Н.6.019 ГОСТ5915-70 | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 7 | Шайба 8Т.65Г.019 ГОСТ6402-70 | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 8 | 142.01.22.270 | Кронштейн |
Загрузка ...
|
|
| 9 | 101.06.13.421 | Шайба |
Загрузка ...
|
|
| 10 | Шплинт 5х45.019 ГОСТ397-79 | Шплинт 5х45.019 ГОСТ397-79 |
Загрузка ...
|
|
| 11 | Болт М12-6gх30.88.35.019 ГОСТ7798-70 | Болт М12-6gх30.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 12 | РСМ-10.05.09.002 | Прокладка |
Загрузка ...
|
|
| 13 | Шайба 12Т 65Г 019 ГОСТ6402-70 | Шайба 12Т 65Г 019 ГОСТ6402-70 |
Загрузка ...
|
|
| 14 | Датчик положения ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ | Датчик положения ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ |
Загрузка ...
|
|
| 15 | РСМ-10.09.01.409 | Скоба I-20.18.26.9 |
Загрузка ...
|
|
| 16 | Болт М8-6gх16.88.35.019 ГОСТ7798-10 | Болт М8-6gх16.88.35.019 ГОСТ7798-10 |
Загрузка ...
|
|
| 17 | 142.07.00.000 | Площадка входа |
Загрузка ...
|
|
| 18 | Шайба С.12.01.019 ГОСТ11371-78 | Шайба С.12.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 19 | 142.01.22.240 | Опора |
Загрузка ...
|
|
| 20 | 142.01.22.624 | Поддержка |
Загрузка ...
|
|
| 21 | Шайба С 30х3,9.01.019 ГОСТ 10450-78 | Шайба С 30х3,9.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 22 | Гайка М12-6Н.6.019 ГОСТ5915-70 | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 23 | 142.01.22.330 | Рычаг |
Загрузка ...
|
|
| 24 | Шайба С14х3.01.019 ГОСТ11371-78 | Шайба С14х3.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 25 | 142.01.22.606 | Ось |
Загрузка ...
|
|
| 26 | Шплинт 3,2х25.019 ГОСТ397-79 | Шплинт 3,2х25.019 ГОСТ397-79 |
Загрузка ...
|
|
| 27 | 145.15.00.000 | Блок молотильный |
Загрузка ...
|
|
| 28 | 142.01.22.613 | Палец |
Загрузка ...
|
|
| 29 | Гайка М16-6Н.04.019 ГОСТ5916-70 | Гайка М16-6Н.04.019 ГОСТ5916-70 |
Загрузка ...
|
|
| 30 | РСМ-10.01.22.307 | Пробка |
Загрузка ...
|
|
| 31 | РСМ-10.01.22.613 | Пружина |
Загрузка ...
|
|
| 32 | 142.01.22.030 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
