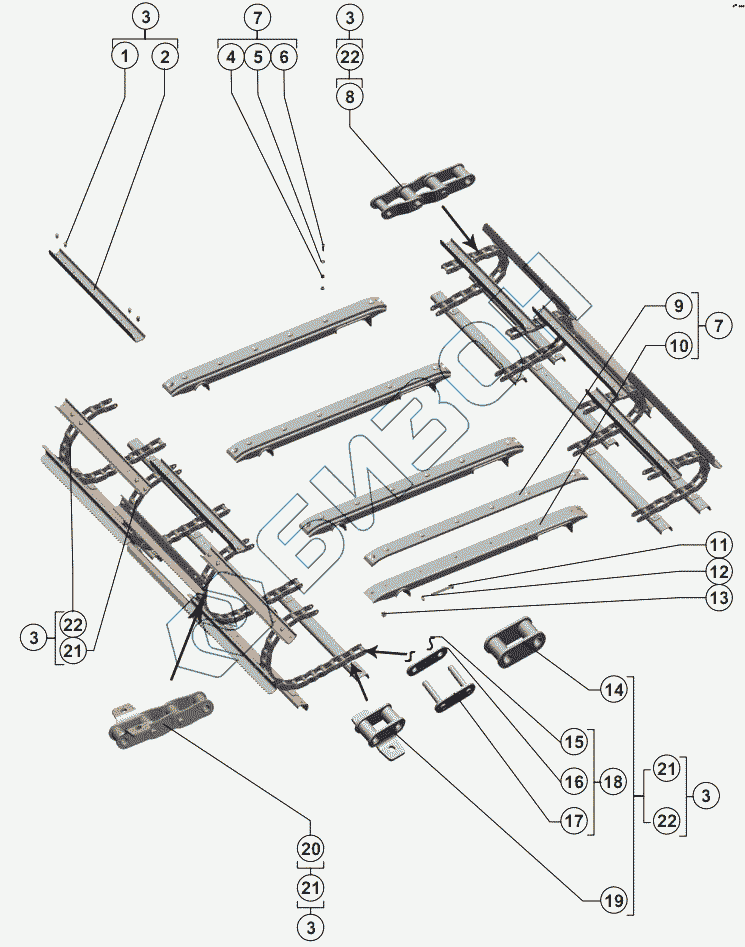

Графический каталог запасных частей к технике: РСМ-142 "Acros". Транспортер цепной
1
2
3
3
3
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 8х22.01.10кп ОСТ 23.2.152-86 | Заклёпка 8х22.01.10кп ОСТ 23.2.152-86 |
Загрузка ...
|
|
| 2 | 3518060-141032 | Гребенка |
Загрузка ...
|
|
| 3 | 3518060-18350В | Транспортер цепной |
Загрузка ...
|
|
| 4 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 5 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 6 | Винт ВМ8-6gх25.48.019 ГОСТ 17475-80 | Винт ВМ8-6gх25.48.019 ГОСТ 17475-80 |
Загрузка ...
|
|
| 7 | 3518060-18110В | Направляющая |
Загрузка ...
|
|
| 8 | 08.262.000 | Блок внутреннего звена с переходными звеньями |
Загрузка ...
|
|
| 9 | 3518060-10064А | Накладка верхняя |
Загрузка ...
|
|
| 10 | 3518060-18100Б | Направляющая |
Загрузка ...
|
|
| 11 | Болт М10-6gх80.88.35.019 ГОСТ 7798-70 | Болт М10-6gх80.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 12 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 13 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | 08.158.00.010 | Звено внутреннее |
Загрузка ...
|
|
| 15 | 08.80.00.042-01 | Стопор |
Загрузка ...
|
|
| 16 | 08.172.00.001 | Пластина соединительная |
Загрузка ...
|
|
| 17 | 08.172.00.020-01 | Вилка соединительного звена |
Загрузка ...
|
|
| 18 | 08.172.00.010-02 | Звено С-ТРД-38-46 ТУ 23.2.579041-07-91 |
Загрузка ...
|
|
| 19 | 08.158.01.010-01 | Звено специальное |
Загрузка ...
|
|
| 20 | 08.263.000 | Блок спецзвена с переходными звеньями |
Загрузка ...
|
|
| 21 | 08.241.000-01 | Цепь ТРД-38,0-46-1-3-8-2 ТУ 23.2.579041-07-89 |
Загрузка ...
|
|
| 22 | 08.242.000-01 | Цепь ТРД-38,0-46-1-2-8-4 ТУ 23.2.579041-07-89 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
