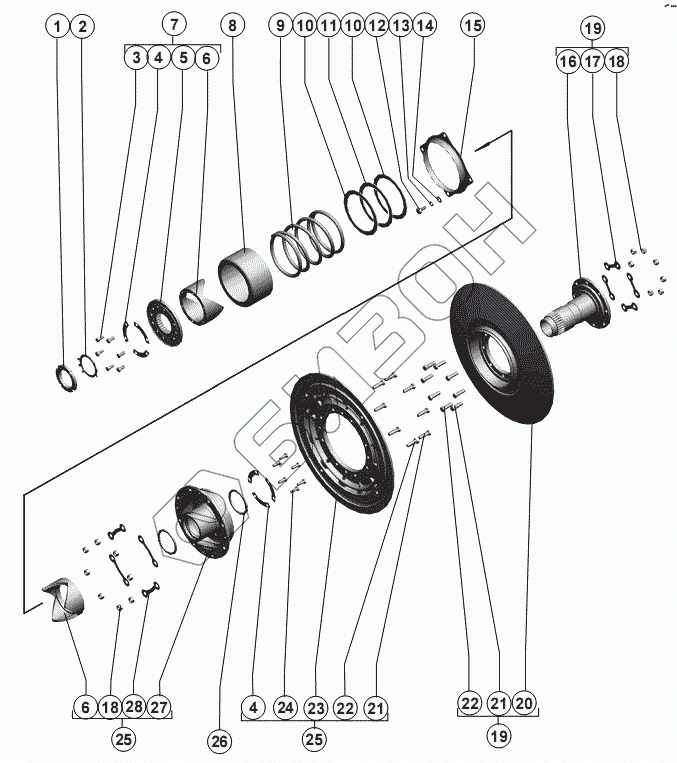

Графический каталог запасных частей к технике: РСМ-142 "Acros". Вариатор барабана
1
2
3
4
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
19
20
21
21
22
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.18.625 | Гайка шлицевая |
Загрузка ...
|
|
| 2 | Шайба Н.80х2.01.019 ГОСТ11872-89 | Шайба Н.80х2.01.019 ГОСТ11872-89 |
Загрузка ...
|
|
| 3 | Болт М12х1,6gх25.88.35.019 ГОСТ7808-70 | Болт М12х1,6gх25.88.35.019 ГОСТ7808-70 |
Загрузка ...
|
|
| 4 | РСМ-10.01.18.418 | Шайба |
Загрузка ...
|
|
| 5 | РСМ-10.01.18.607 | Крышка |
Загрузка ...
|
|
| 6 | РСМ-10.01.18.005 | Муфта |
Загрузка ...
|
|
| 7 | РСМ-10.01.18.090 | Упор |
Загрузка ...
|
|
| 8 | РСМ-10.01.18.407 | Кожух |
Загрузка ...
|
|
| 9 | РСМ-10.01.18.605А | Пружина |
Загрузка ...
|
|
| 10 | РСМ-10.01.18.803 | Кольцо |
Загрузка ...
|
|
| 11 | РСМ-10.01.18.002 | Кольцо |
Загрузка ...
|
|
| 12 | Болт М12-6gх25.88.35.019 ГОСТ 7798-70 | Болт М12-6gх25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 13 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | Шайба С.12х2.01.019 ГОСТ11371-78 | Шайба С.12х2.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 15 | РСМ-10.01.18.412 | Кольцо |
Загрузка ...
|
|
| 16 | РСМ-10.01.18.608В | Ступица или РСМ-10.01.18.340А |
Загрузка ...
|
|
| 17 | РСМ-10.01.18.424-03 | Шайба стопорная |
Загрузка ...
|
|
| 18 | Гайка М14-6Н.6.019 ГОСТ5915-70 | Гайка М14-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 19 | РСМ-10.01.18.080Б | Диск неподвижный |
Загрузка ...
|
|
| 20 | РСМ-10.01.18.102А | Диск |
Загрузка ...
|
|
| 21 | Болт М14-6gх45.88.35.019 ГОСТ7798-70 | Болт М14-6gх45.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 22 | РСМ-10.01.18.613 | Болт специальный |
Загрузка ...
|
|
| 23 | РСМ-10.01.18.101Б | Диск |
Загрузка ...
|
|
| 24 | Болт М12х1,25-6gх30.88 | Болт М12х1,25-6gх30.88 6gх30.88..35.01 ГОСТ7808-70 |
Загрузка ...
|
|
| 25 | РСМ-10.01.18.070Б | Диск подвижный |
Загрузка ...
|
|
| 26 | РСМ-10.01.18.003А | Кольцо |
Загрузка ...
|
|
| 27 | РСМ-10.01.18.606А | Ступица |
Загрузка ...
|
|
| 28 | РСМ-10.01.15.424Б-02 | Шайба стопорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
