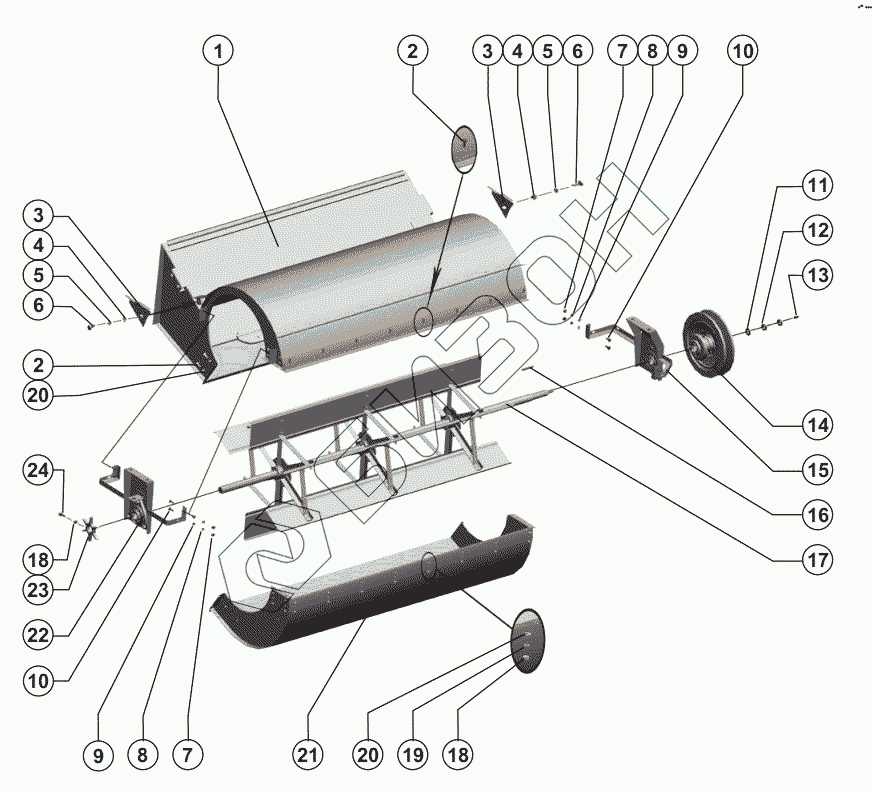

Графический каталог запасных частей к технике: РСМ-142 "Acros". Вентилятор
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.01.03.140Б | Кожух |
Загрузка ...
|
|
| 2 | Болт М6-6gx14.48.019 ГОСТ 7798-70 | Болт М6-6gx14.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 3 | РСМ-10Б.01.03.427 | Щиток |
Загрузка ...
|
|
| 4 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 5 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | Болт M10-6gx16.88.35.019 ГОСТ 7798-70 | Болт M10-6gx16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 7 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 8 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 10 | Болт M8x20 ТУ23.4617472.06-91 | Болт M8x20 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 11 | Шайба С.20х3,9.01.019 ГОСТ 11371-78 | Шайба С.20х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 12 | Гайка М20х1,5-6H.04.35.019 ГОСТ 5916-70 | Гайка М20х1,5-6H.04.35.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 13 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 14 | РСМ-10Б.01.03.160А | Шкив вентилятора |
Загрузка ...
|
|
| 15 | РСМ-10Б.01.03.190 | Кронштейн в сборе |
Загрузка ...
|
|
| 16 | Шпонка 8x7x70 ГОСТ 23360-78 | Шпонка 8x7x70 ГОСТ 23360-78 |
Загрузка ...
|
|
| 17 | РСМ-10.01.03.020А | Крылач |
Загрузка ...
|
|
| 18 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 20 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 | Шайба С.6х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 21 | РСМ-10Б.01.03.150А | Кожух |
Загрузка ...
|
|
| 22 | РСМ-10Б.01.03.180 | Кронштейн в сборе |
Загрузка ...
|
|
| 23 | РСМ-10.10.30.012А-01 | Звездочка |
Загрузка ...
|
|
| 24 | Винт М6х20.22Н ТУ 23.4617472.07-91 | Винт М6х20.22Н ТУ 23.4617472.07-91 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
