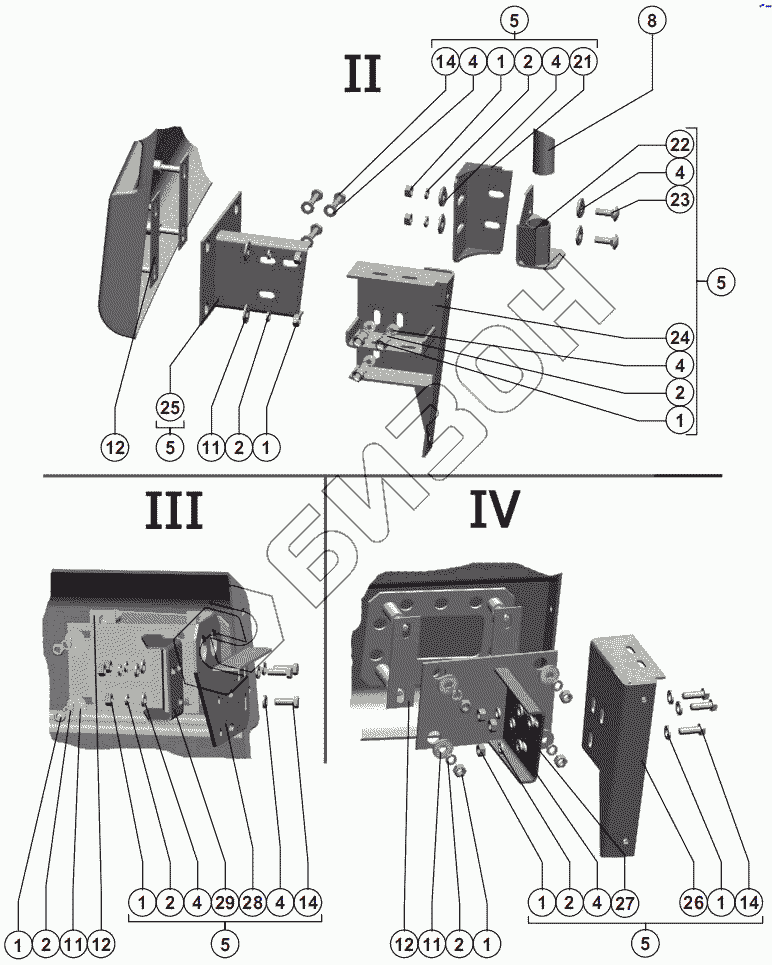

Графический каталог запасных частей к технике: РСМ-142 "Acros". Заднее капотирование
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
4
4
4
4
4
4
4
5
5
5
5
5
8
11
11
11
12
12
12
14
14
14
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 4 | Шайба C 10х3.01.019 ГОСТ 6958-78 | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 5 | 142.14.00.000 | Измельчитель-разбрасыватель |
Загрузка ...
|
|
| 6 | 145.01.69.020 | Кронштейн |
Загрузка ...
|
|
| 7 | 145.01.69.040 | Кронштейн |
Загрузка ...
|
|
| 8 | 145.01.69.010 | Рама |
Загрузка ...
|
|
| 9 | Болт М10х30.46.019 ГОСТ 7802-81 | Болт М10х30.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 10 | 145.01.69.760-01 | Кронштейн |
Загрузка ...
|
|
| 11 | Шайба C 10.01.019 ГОСТ 6958-78 | Шайба C 10.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 12 | 145.01.69.491 | Пластина |
Загрузка ...
|
|
| 13 | Щит К.02.00.005 | Щит К.02.00.005 |
Загрузка ...
|
|
| 14 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 15 | 145.01.69.700 | Кронштейн |
Загрузка ...
|
|
| 16 | 145.01.69.431 | Уголок |
Загрузка ...
|
|
| 17 | 145.01.69.090 | Кронштейн |
Загрузка ...
|
|
| 18 | 142.00.67.120 | Тяга |
Загрузка ...
|
|
| 19 | Шайба С.24х3,9.01.019 ГОСТ 11371-78 | Шайба С.24х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 20 | Шплинт 6,3x71.019 ГОСТ 397-79 | Шплинт 6,3x71.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 21 | 145.01.69.720 | Уголок |
Загрузка ...
|
|
| 22 | 145.01.69.050 | Кронштейн |
Загрузка ...
|
|
| 23 | Болт М10-6gx30.46.019 ГОСТ 7802-81 | Болт М10-6gx30.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 24 | 145.01.69.710 | Кронштейн |
Загрузка ...
|
|
| 25 | 145.01.69.740 | Кронштейн |
Загрузка ...
|
|
| 26 | 145.01.69.710-01 | Кронштейн |
Загрузка ...
|
|
| 27 | 145.01.69.740-01 | Кронштейн |
Загрузка ...
|
|
| 28 | 145.01.69.700-01 | Кронштейн |
Загрузка ...
|
|
| 29 | 145.01.69.760 | Кронштейн |
Загрузка ...
|
