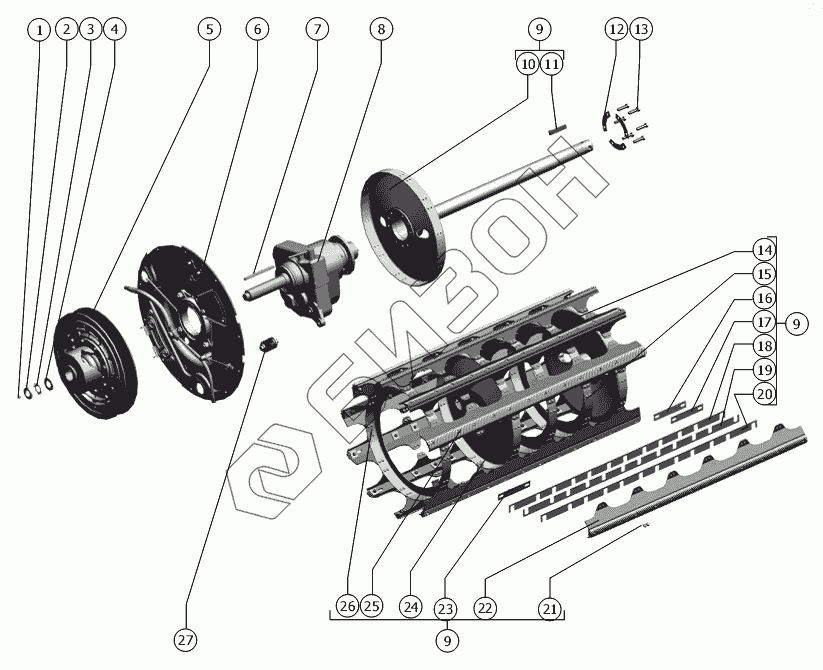

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Барабан с редуктором
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 2 | М42х1,5-6H.05.019 ГОСТ 11871-88 | Гайка |
Загрузка ...
|
|
| 3 | Н.42x1,4.01.019 ГОСТ 11872-89 | Шайба |
Загрузка ...
|
|
| 4 | C 42х3,9.01.019 ГОСТ 10450-78 | Шайба |
Загрузка ...
|
|
| 5 | 145.15.10.000 | Вариатор барабана |
Загрузка ...
|
|
| 6 | 145.15.08.090 | Фланец |
Загрузка ...
|
|
| 7 | 18x11x200 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 8 | 8296 S8296048001 | Редуктор |
Загрузка ...
|
|
| 9 | 145.15.08.060 | Остов барабана |
Загрузка ...
|
|
| 10 | 145.15.08.070 | Вал |
Загрузка ...
|
|
| 11 | РСМ-10.01.18.301 | Шпонка специальная или РСМ-10.01.18.604 |
Загрузка ...
|
|
| 12 | 145.15.08.405 | Шайба |
Загрузка ...
|
|
| 13 | М16-6gx60.88.35.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 14 | РСМ-10.01.18.220А | Диск крайний |
Загрузка ...
|
|
| 15 | РСМ-10.01.18.415Б | Диск |
Загрузка ...
|
|
| 16 | РСМ-10.01.18.414 | Пластина балансировочная (по потребности) |
Загрузка ...
|
|
| 17 | РСМ-10.01.18.414-01 | Пластина балансировочная |
Загрузка ...
|
|
| 18 | РСМ-10.01.18.413 | Прокладка (по потребности) |
Загрузка ...
|
|
| 19 | РСМ-10.01.18.413-01 | Прокладка |
Загрузка ...
|
|
| 20 | РСМ-10.01.18.413-02 | Прокладка |
Загрузка ...
|
|
| 21 | 10х24.01.016 ГОСТ 10299-80 | Заклёпка |
Загрузка ...
|
|
| 22 | РСМ-10.01.18.440А | Бич левый |
Загрузка ...
|
|
| 23 | РСМ-10.01.18.414-02 | Пластина балансировочная |
Загрузка ...
|
|
| 24 | 101.01.18.030А | Диск средний |
Загрузка ...
|
|
| 25 | РСМ-10.01.18.450А | Бич правый |
Загрузка ...
|
|
| 26 | 145.15.08.412 | Диск |
Загрузка ...
|
|
| 27 | 145.15.08.160 | Серьга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
