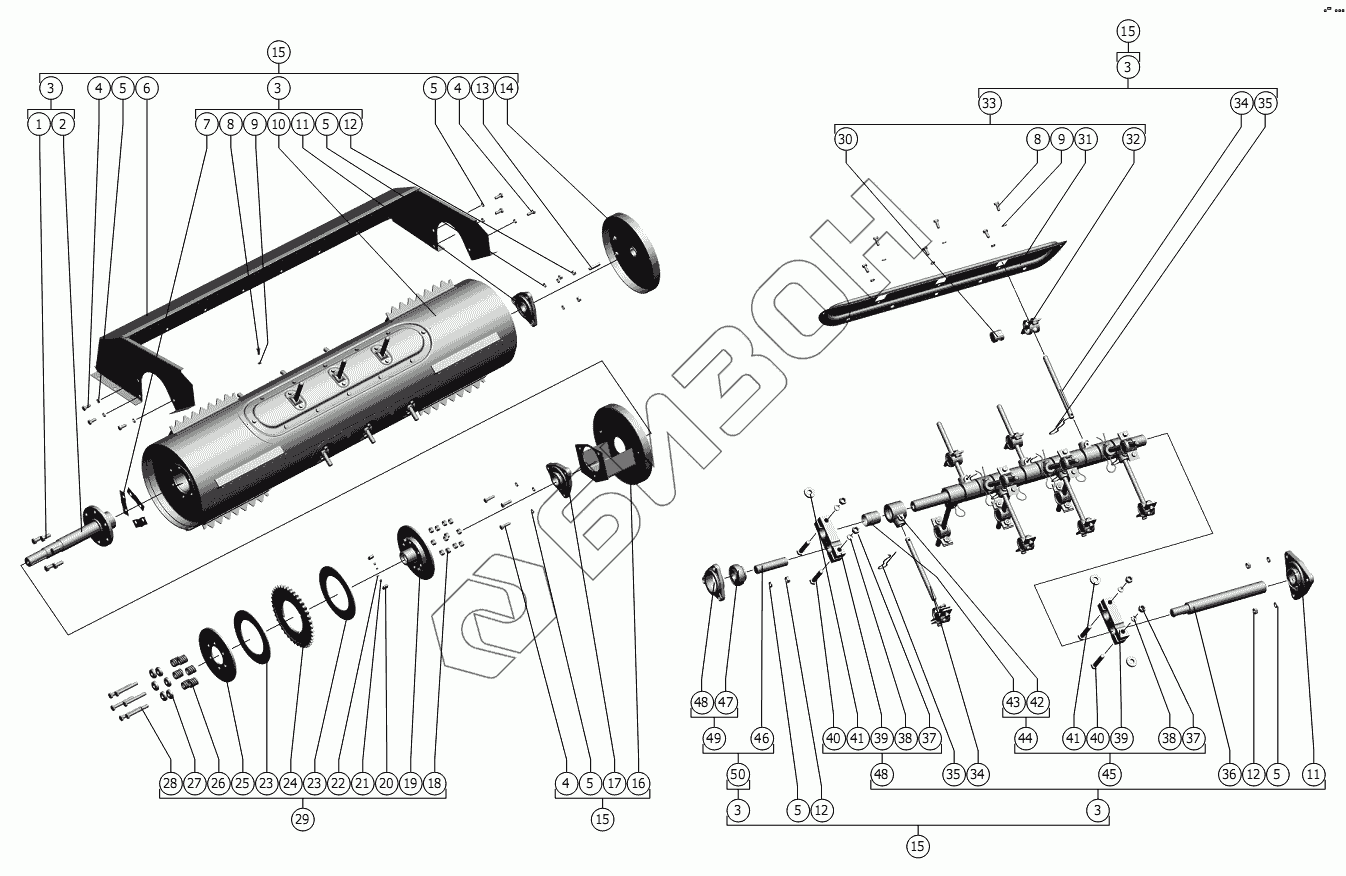

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Битер
1
2
3
3
3
3
3
4
4
4
5
5
5
5
5
5
6
7
8
8
9
9
10
11
11
12
12
12
13
14
15
15
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
37
37
38
38
39
39
40
40
41
41
42
43
44
45
46
47
48
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | 142.03.03.160 | Вал битера |
Загрузка ...
|
|
| 3 | 142.03.05.070 | Битер приемный |
Загрузка ...
|
|
| 4 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 6 | 142.03.03.010 | Каркас битера |
Загрузка ...
|
|
| 7 | 142.03.03.501 | Прокладка регулировочная |
Загрузка ...
|
|
| 8 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | 142.03.05.080 | Остов битера |
Загрузка ...
|
|
| 11 | Н.027.01.050 | Опора подшипника |
Загрузка ...
|
|
| 12 | М10-6H.6.019 ГОСТ 2524-70 | Гайка |
Загрузка ...
|
|
| 13 | 10x8x50 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 14 | 142.03.03.030 | Опора |
Загрузка ...
|
|
| 15 | 142.03.05.000 | Битер |
Загрузка ...
|
|
| 16 | 142.03.03.020 | Опора |
Загрузка ...
|
|
| 17 | Н.027.01.060 | Опора подшипника |
Загрузка ...
|
|
| 18 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 19 | 081.27.00.110 | Ступица |
Загрузка ...
|
|
| 20 | 081.27.00.418 | Сухарик |
Загрузка ...
|
|
| 21 | Б 8,731-100 ГОСТ 3722-81 | Шарик |
Загрузка ...
|
|
| 22 | Н.021.01.003 | Пружина |
Загрузка ...
|
|
| 23 | 54-01073 | Накладка |
Загрузка ...
|
|
| 24 | 142.03.00.466 | Звездочка |
Загрузка ...
|
|
| 25 | 081.27.00.416 | Фланец |
Загрузка ...
|
|
| 26 | ЖКС 01.622 | Пружина |
Загрузка ...
|
|
| 27 | 3518060-14932 | Шайба |
Загрузка ...
|
|
| 28 | М12-6gx90.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 29 | 142.03.00.930 | Муфта |
Загрузка ...
|
|
| 30 | РСМ-10.08.01.025A | Глазок |
Загрузка ...
|
|
| 31 | РСМ-10.08.04.412 | Крышка |
Загрузка ...
|
|
| 32 | РСМ-10.08.01.530 | Обойма или РСМ-10.08.01.550 |
Загрузка ...
|
|
| 33 | РСМ-10.08.04.180 | Крышка |
Загрузка ...
|
|
| 34 | РСМ-10.08.04.604 | Палец |
Загрузка ...
|
|
| 35 | 3518050-16476 | Фиксатор или РСМ-10.08.01.647А |
Загрузка ...
|
|
| 36 | 142.03.05.601 | Ось битера |
Загрузка ...
|
|
| 37 | М12х1,25-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 38 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 39 | 3518060-15089 | Подвеска или РСМ-10.08.04.504А |
Загрузка ...
|
|
| 40 | М 12x1,25-6gx65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 41 | 60144 | Шпонка |
Загрузка ...
|
|
| 42 | РСМ-10.08.01.107А | Втулка пальца |
Загрузка ...
|
|
| 43 | 3518050-10081 | Втулка |
Загрузка ...
|
|
| 44 | 3518050-16810 | Втулка пальца |
Загрузка ...
|
|
| 45 | 3518060-18910Б | Труба пальчикового механизма |
Загрузка ...
|
|
| 46 | РСМ-10.08.04.611 | Ось |
Загрузка ...
|
|
| 47 | 1680205 К10С27 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 48 | РСМ-10.27.01.101 | Корпус подшипника |
Загрузка ...
|
|
| 49 | РСМ-10.27.01.340 | Опора подшипника |
Загрузка ...
|
|
| 50 | РСМ-10.08.04.300 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
