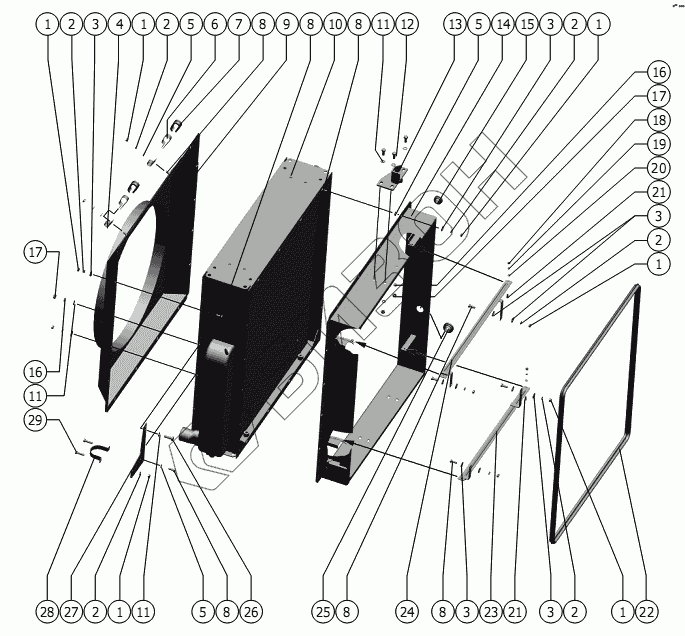

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Блок радиаторов
1
1
1
1
1
1
2
2
2
2
2
2
3
3
3
3
3
4
5
5
5
6
7
8
8
8
8
8
8
9
10
11
11
11
12
13
14
15
16
16
17
17
18
19
20
21
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | C 8х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 4 | 54-51452-12 | Скоба |
Загрузка ...
|
|
| 5 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 6 | РСМ-10.05.11.503 | Хомут |
Загрузка ...
|
|
| 7 | 54-00670-18 | Прокладка изоляционная |
Загрузка ...
|
|
| 8 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | 142.05.07.250 | Диффузор |
Загрузка ...
|
|
| 10 | БР142БК. 1301.000 | Блок радиаторов |
Загрузка ...
|
|
| 11 | С.10х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 12 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 13 | 142.05.03.880 | Упор |
Загрузка ...
|
|
| 14 | 142.05.03.240 | Рамка |
Загрузка ...
|
|
| 15 | 101.00.23.001 | Втулка |
Загрузка ...
|
|
| 16 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 17 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 18 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 19 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 20 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 21 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 22 | 142.05.00.009-01 | Уплотнитель |
Загрузка ...
|
|
| 23 | РСМ-10.05.14.010Б-01 | Рамка конденсатора |
Загрузка ...
|
|
| 24 | РСМ-10.05.14.010Б | Рамка конденсатора |
Загрузка ...
|
|
| 25 | 101.00.23.002 | Втулка |
Загрузка ...
|
|
| 26 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 27 | 142.05.00.448 | Кронштейн |
Загрузка ...
|
|
| 28 | РСМ-10.05.11.505 | Хомут |
Загрузка ...
|
|
| 29 | М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
