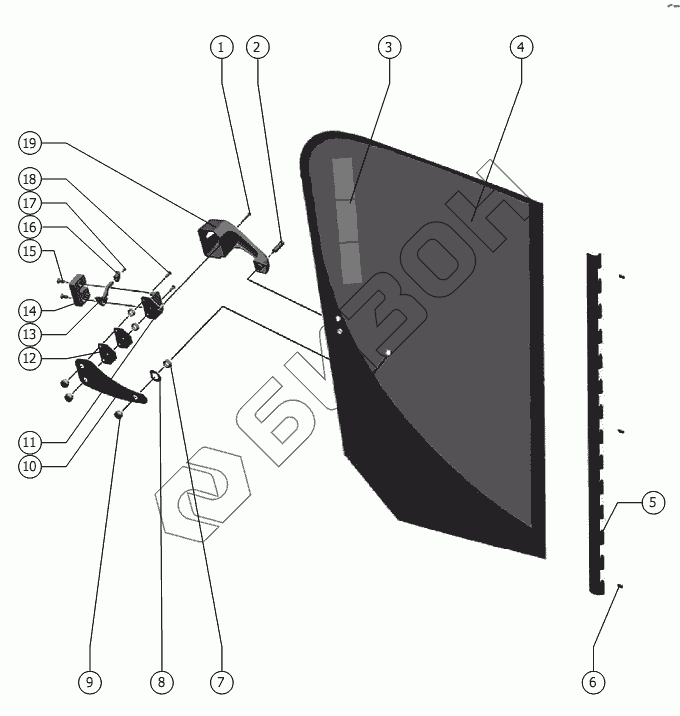

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Дверь

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 В.М6-6gх45.48.019 ГОСТ 17473-80 Винт
Загрузка ...
2 101.06.01.621А Болт специальный
Загрузка ...
3 101.04.01.031 Табличка-символ
Загрузка ...
4 101.06.01.002-01 Стекло двери
Загрузка ...
5 101.06.01.405А Петля
Загрузка ...
6 101.06.01.066 Прокладка
Загрузка ...
7 101.04.01.007 Втулка
Загрузка ...
8 101.04.01.014 Прокладка
Загрузка ...
9 101.06.01.631 Гайка
Загрузка ...
10 101.06.01.493 Накладка
Загрузка ...
11 101.06.01.490А-01 Основание
Загрузка ...
12 101.04.01.013 Прокладка
Загрузка ...
13 101.06.01.433 Защелка
Загрузка ...
14 2108-6105014 Замок наружный правый
Загрузка ...
15 В.М8-6gх20.48.019 ГОСТ 17475-80 Винт
Загрузка ...
16 101.06.01.063 Кнопка
Загрузка ...
17 В.М4-6gх10.48.019 ГОСТ 17473-80 Винт
Загрузка ...
18 В.М6-6gх12.48.019 ГОСТ 17473-80 Винт
Загрузка ...
19 101.06.01.061-01 Ручка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
