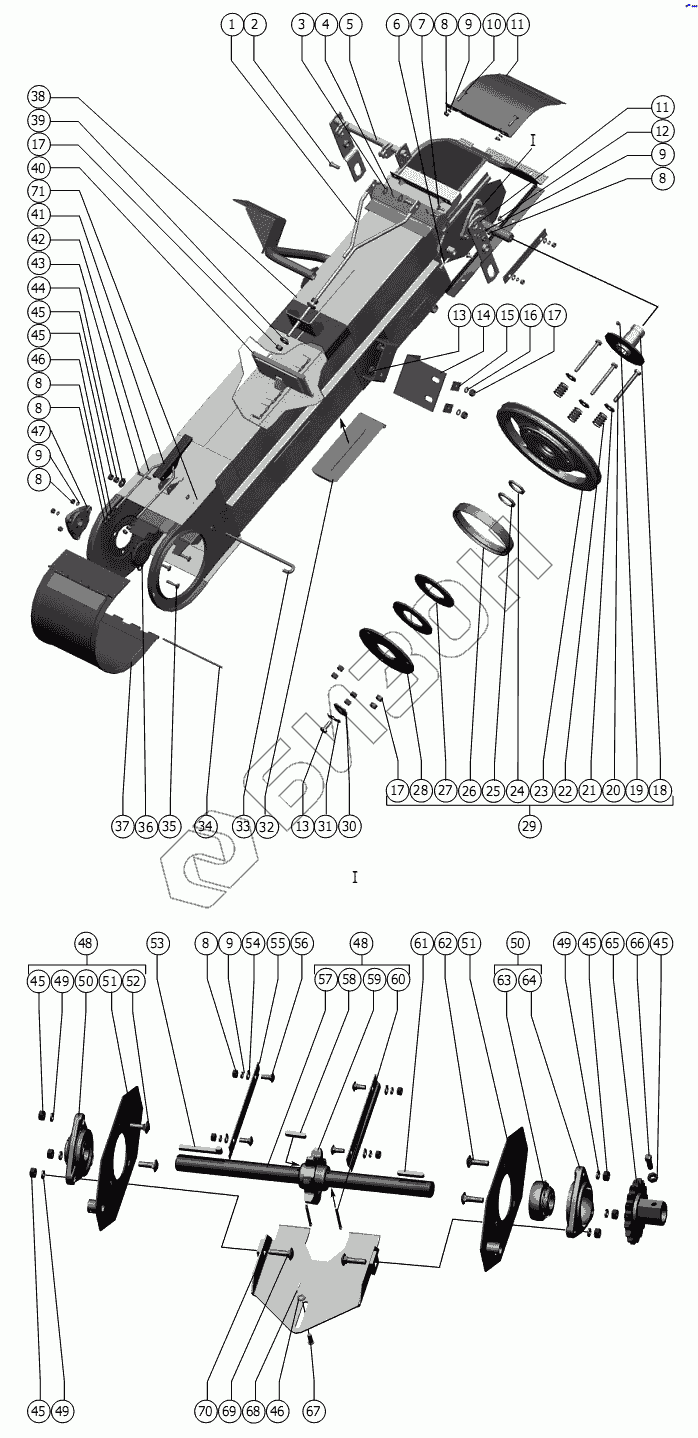

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Элеватор колосовой
1
2
3
4
5
6
7
8
8
8
8
8
8
9
9
9
9
10
11
11
12
13
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
45
45
45
45
46
46
47
48
48
49
49
49
50
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.50.02.240 | Тяга |
Загрузка ...
|
|
| 2 | 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 3 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 5 | 142.50.02.220 | Рычаг |
Загрузка ...
|
|
| 6 | 5x32.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 7 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 8 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | М8х35.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 11 | РСМ-10.01.54.140А | Крышка |
Загрузка ...
|
|
| 12 | 142.50.02.230 | Пластина |
Загрузка ...
|
|
| 13 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 14 | 142.50.02.250 | Кронштейн |
Загрузка ...
|
|
| 15 | РСМ-10Б.01.30.404 | Шайба |
Загрузка ...
|
|
| 16 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 17 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 18 | РСМ-10.01.54.190А | Ступица трения |
Загрузка ...
|
|
| 19 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 20 | М12-6gx110-45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 21 | C 12.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 22 | ЖКС 01.622 | Пружина |
Загрузка ...
|
|
| 23 | РСМ-10.01.54.104Г | Шкив |
Загрузка ...
|
|
| 24 | СП-57-44-6 ГОСТ 6308-71 | Кольцо |
Загрузка ...
|
|
| 25 | РСМ-10.01.50.473А | Обойма |
Загрузка ...
|
|
| 26 | РСМ-10.01.54.002А | Кольцо |
Загрузка ...
|
|
| 27 | РСМ-10.01.54.003А | Накладка сцепления или РСМ-10.01.54.001 или 55-12-435А |
Загрузка ...
|
|
| 28 | РСМ-10.01.54.427 | Диск нажимной |
Загрузка ...
|
|
| 29 | РСМ-10.01.54.160Б | Механизм предохранительный |
Загрузка ...
|
|
| 30 | РСМ-10.01.54.431 | Шайба |
Загрузка ...
|
|
| 31 | РСМ-10.01.54.432 | Шайба стопорная |
Загрузка ...
|
|
| 32 | 40327А | Заслонка |
Загрузка ...
|
|
| 33 | РСМ-10.01.50.602 | Крюк |
Загрузка ...
|
|
| 34 | РСМ-10.01.50.604 | Ось |
Загрузка ...
|
|
| 35 | М8х40.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 36 | А54-43758 | Крышка |
Загрузка ...
|
|
| 37 | РСМ-10.01.50.140А | Крышка |
Загрузка ...
|
|
| 38 | 142.50.02.010 | Корпус элеватора |
Загрузка ...
|
|
| 39 | РСМ-10.05.00.621 | Шайба сферическая |
Загрузка ...
|
|
| 40 | 08.134.000-01 | Транспортер колосового элеватора 1-1-200х100-228-4600 со скребками |
Загрузка ...
|
|
| 41 | РСМ-10.01.50.442А | Рукоятка |
Загрузка ...
|
|
| 42 | РСМ-10.01.50.606А | Вилка |
Загрузка ...
|
|
| 43 | 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 44 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 45 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 46 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 47 | Н.027.01.030 | Опора |
Загрузка ...
|
|
| 48 | 142.50.02.180 | Вал |
Загрузка ...
|
|
| 49 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 50 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Загрузка ...
|
|
| 51 | 142.50.02.070 | Пластина |
Загрузка ...
|
|
| 52 | М10х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 53 | РСМ-10.01.54.004 | Шпонка призматическая |
Загрузка ...
|
|
| 54 | C 10х2.01.019 ГОСТ 10450-78 | Шайба |
Загрузка ...
|
|
| 55 | РСМ-10.01.54.414 | Направляющая |
Загрузка ...
|
|
| 56 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 57 | РСМ-10.01.54.602А | Вал |
Загрузка ...
|
|
| 58 | 8x7x40 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 59 | РСМ-10.01.54.201 | Звездочка |
Загрузка ...
|
|
| 60 | 4x45.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 61 | 8x7x50 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 62 | М10х35.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 63 | 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 64 | Н.027.104 | Корпус подшипника |
Загрузка ...
|
|
| 65 | 142.50.02.020 | Звёздочка |
Загрузка ...
|
|
| 66 | В.М10-6gх25.22H.019 ГОСТ 1485-84 | Винт |
Загрузка ...
|
|
| 67 | 6-8 b12x20.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 68 | 2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 69 | М10х40.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 70 | РСМ-10.01.54.150Б | Удлинитель |
Загрузка ...
|
|
| 71 | 2x16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
