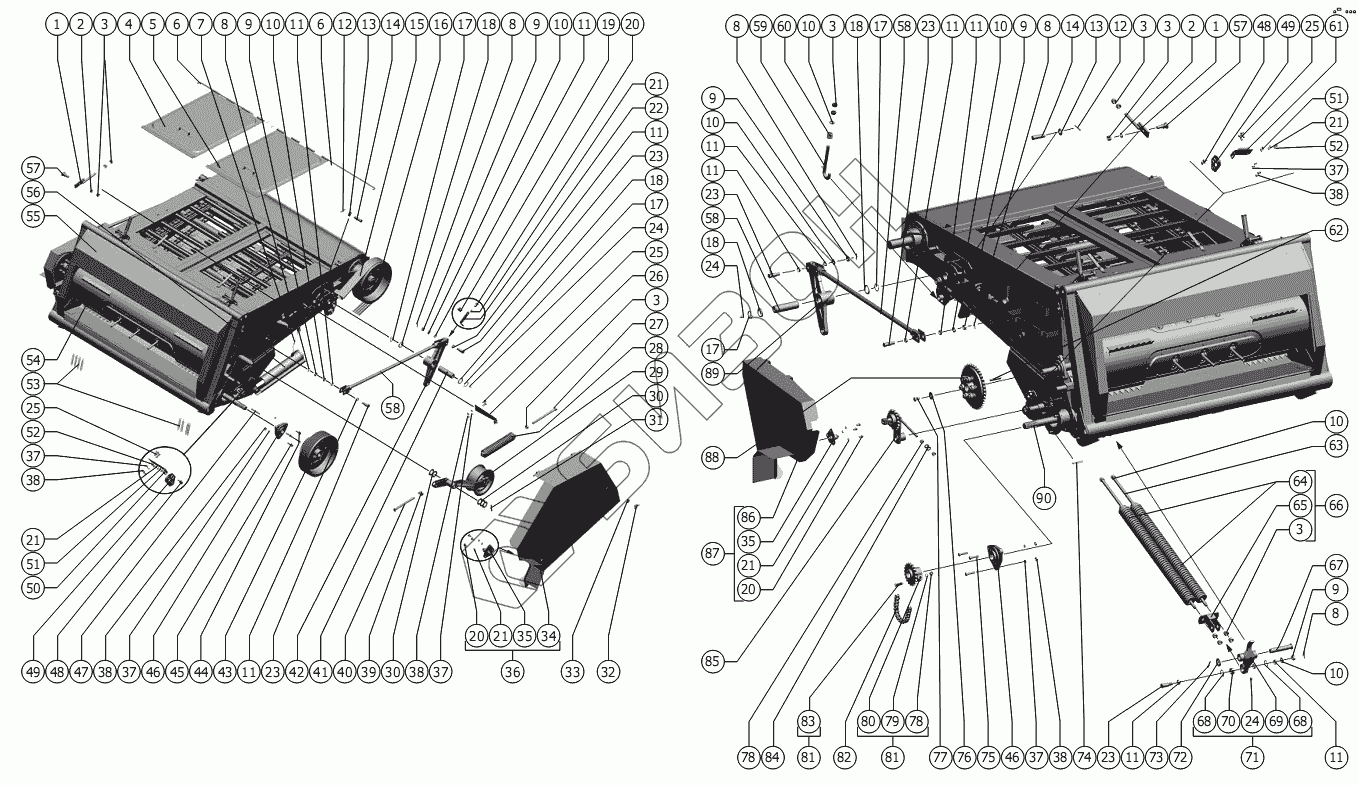

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Камера наклонная
1
1
2
2
3
3
3
3
3
3
4
5
6
6
7
8
8
8
8
8
9
9
9
9
9
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
12
12
13
13
14
14
15
16
17
17
17
17
18
18
18
18
19
20
20
20
21
21
21
21
21
22
23
23
23
23
23
24
24
24
25
25
25
26
27
28
29
30
30
31
32
33
34
35
35
36
37
37
37
37
37
38
38
38
38
38
39
40
41
42
43
44
45
46
47
48
48
49
49
50
51
51
52
52
53
54
55
56
57
57
58
58
58
59
60
61
62
63
64
65
66
67
68
68
69
70
71
72
73
74
75
76
77
78
78
79
80
81
81
82
83
84
85
86
87
88
89
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.03.00.790 | Винт натяжной |
Загрузка ...
|
|
| 2 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 4 | 3518060-18490Б | Крышка правая |
Загрузка ...
|
|
| 5 | 3518060-18480Б | Крышка левая |
Загрузка ...
|
|
| 6 | 3518060-16322 | Шомпол |
Загрузка ...
|
|
| 7 | 142.03.00.470 | Тросик |
Загрузка ...
|
|
| 8 | 4x25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 9 | М16-6H.04.35.019 ГОСТ 5919-73 | Гайка |
Загрузка ...
|
|
| 10 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 11 | 142.03.00.821 | Втулка |
Загрузка ...
|
|
| 12 | 5x45.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 13 | С.20х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 14 | 6-20 b12x70.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 15 | PCM 6201094 | Ремень 4-HB 4290La Ausf.05 Optibelt |
Загрузка ...
|
|
| 16 | 142.03.00.150 | Шкив |
Загрузка ...
|
|
| 17 | C40 ГОСТ 13942-86 | Кольцо C40 ГОСТ 13942-86 |
Загрузка ...
|
|
| 18 | 142.03.00.819 | Втулка |
Загрузка ...
|
|
| 19 | П4МЗ.525.074 ГЧ | Магнитодержатель |
Загрузка ...
|
|
| 20 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 21 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 22 | 142.03.00.503 | Кронштейн |
Загрузка ...
|
|
| 23 | 142.03.00.628 | Палец |
Загрузка ...
|
|
| 24 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 25 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 26 | 142.03.00.600 | Кронштейн |
Загрузка ...
|
|
| 27 | 142.03.00.637 | Болт регулировочный |
Загрузка ...
|
|
| 28 | 142.03.00.580 | Пружина |
Загрузка ...
|
|
| 29 | 142.03.00.800 | Шкив натяжной |
Загрузка ...
|
|
| 30 | С.30х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 31 | 6,3x50.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 32 | 54-2-157-02 | Гайка |
Загрузка ...
|
|
| 33 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 34 | 142.03.00.440 | Щиток |
Загрузка ...
|
|
| 35 | 081.27.00.950 | Замок |
Загрузка ...
|
|
| 36 | 142.03.00.300 | Щиток |
Загрузка ...
|
|
| 37 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 38 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 39 | 142.03.00.633 | Ось |
Загрузка ...
|
|
| 40 | 142.03.00.590 | Тяга |
Загрузка ...
|
|
| 41 | 142.03.00.602 | Палец |
Загрузка ...
|
|
| 42 | 142.03.00.310 | Рычаг |
Загрузка ...
|
|
| 43 | 142.03.00.550 | Шкив |
Загрузка ...
|
|
| 44 | М10-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 45 | М10-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 46 | Н.027.01.060 | Опора подшипника |
Загрузка ...
|
|
| 47 | 12x8x90 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 48 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 49 | 081.27.00.970 | Стопор |
Загрузка ...
|
|
| 50 | 142.03.00.457 | Кронштейн |
Загрузка ...
|
|
| 51 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 52 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 53 | РСМ-10.01.00.637 | Пружина |
Загрузка ...
|
|
| 54 | 142.03.05.000 | Битер |
Загрузка ...
|
|
| 55 | 142.03.02.000 | Рамка |
Загрузка ...
|
|
| 56 | 3518060-18450Б | Упор гидроцилиндра |
Загрузка ...
|
|
| 57 | 142.03.00.605 | Палец |
Загрузка ...
|
|
| 58 | 142.03.00.700 | Тяга |
Загрузка ...
|
|
| 59 | 142.03.00.270 | Болт |
Загрузка ...
|
|
| 60 | ЖКС 01.622 | Пружина |
Загрузка ...
|
|
| 61 | 142.03.00.020 | Кронштейн |
Загрузка ...
|
|
| 62 | 10x8x70 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 63 | 3518050-16311 | Болт регулировочный |
Загрузка ...
|
|
| 64 | 3518050-13610 | Пружина сдвоенная |
Загрузка ...
|
|
| 65 | 142.03.00.760 | Кронштейн |
Загрузка ...
|
|
| 66 | 142.03.00.450 | Блок пружин |
Загрузка ...
|
|
| 67 | 142.03.00.629 | Ось |
Загрузка ...
|
|
| 68 | C35 ГОСТ 13941-86 | Кольцо |
Загрузка ...
|
|
| 69 | 142.03.00.080 | Рычаг |
Загрузка ...
|
|
| 70 | ШСП20К ТУ 37.553.130-90 | Подшипник ШСП20К ТУ 37.553.130-90 |
Загрузка ...
|
|
| 71 | 142.03.00.070 | Рычаг |
Загрузка ...
|
|
| 72 | С.24х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 73 | 4x45.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 74 | 12x8x63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 75 | М10-6gx50.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 76 | 142.03.00.656 | Шайба |
Загрузка ...
|
|
| 77 | М12-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 78 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 79 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 80 | 142.03.00.950 | Звездочка |
Загрузка ...
|
|
| 81 | 142.03.00.940 | Звездочка |
Загрузка ...
|
|
| 82 | 142.03.00.920 | Цепь |
Загрузка ...
|
|
| 83 | М12-6gx65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 84 | С.12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 85 | 142.03.00.190 | Натяжник |
Загрузка ...
|
|
| 86 | 142.03.00.960 | Щиток |
Загрузка ...
|
|
| 87 | 142.03.00.810 | Щиток |
Загрузка ...
|
|
| 88 | 142.03.00.930 | Муфта |
Загрузка ...
|
|
| 89 | 142.03.00.310-01 | Рычаг |
Загрузка ...
|
|
| 90 | 142.03.00.612 | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
