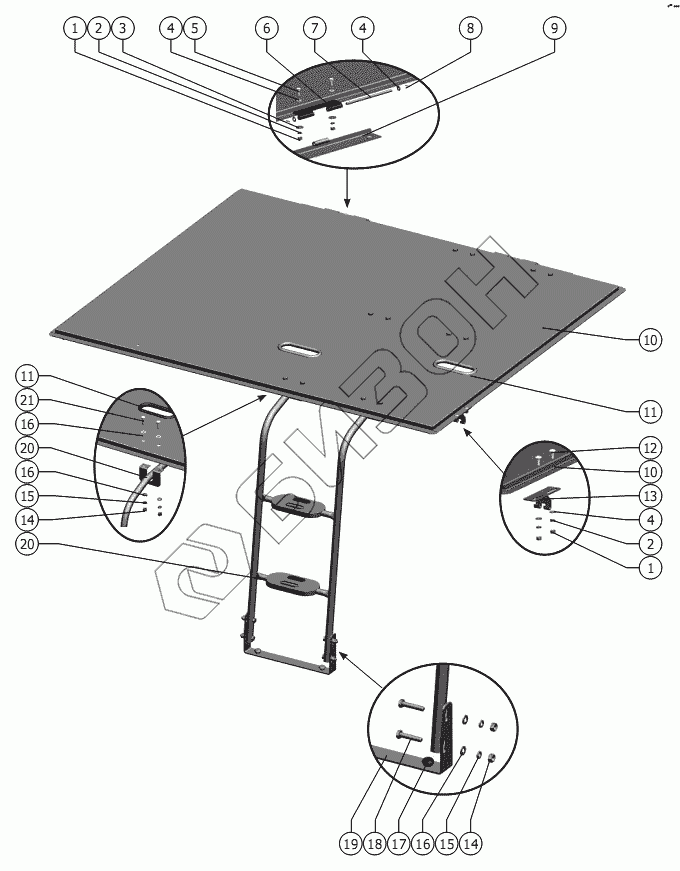

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Капот
1
1
2
2
3
4
4
4
5
6
7
8
9
10
10
11
11
12
13
14
14
15
15
16
16
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 4 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 5 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | 145.01.58.210 | Петля |
Загрузка ...
|
|
| 7 | 145.01.58.603 | Ось |
Загрузка ...
|
|
| 8 | 2x14.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 9 | 145.01.58.220 | Петля |
Загрузка ...
|
|
| 10 | 142.01.58.090 | Капот |
Загрузка ...
|
|
| 11 | РСМ-10.05.08.011 | Уплотнение |
Загрузка ...
|
|
| 12 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 13 | 145.01.58.120 | Зацеп |
Загрузка ...
|
|
| 14 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 15 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 16 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 17 | РСМ-10.04.20.063 | Заглушка |
Загрузка ...
|
|
| 18 | М10-6gx50.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 19 | 142.01.58.434 | Скоба |
Загрузка ...
|
|
| 20 | 142.01.58.100 | Лестница |
Загрузка ...
|
|
| 21 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
