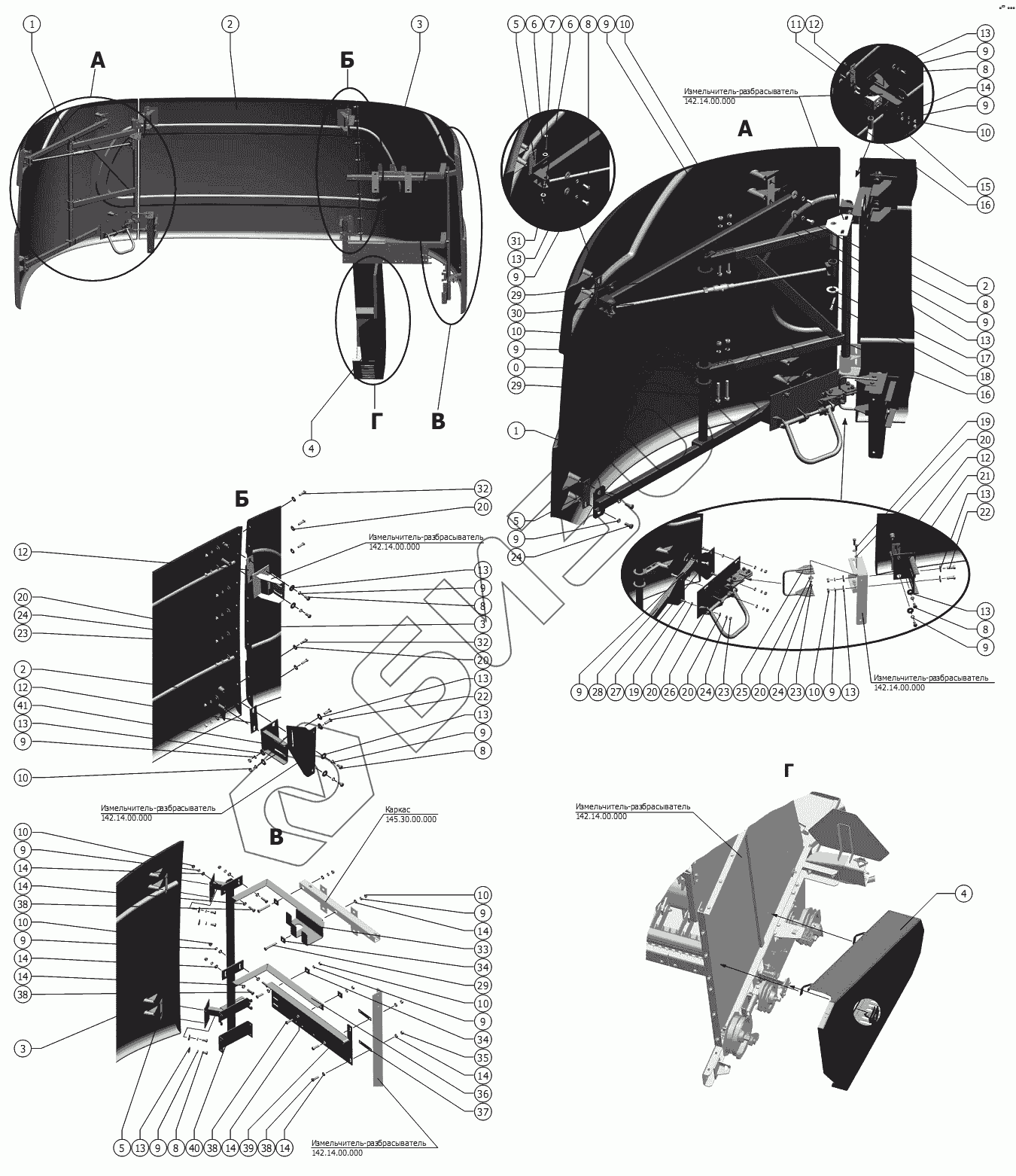

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Капоты (задняя часть)
1
1
2
2
2
3
3
3
4
4
5
5
5
6
6
7
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
12
12
12
12
13
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
14
15
16
16
17
18
19
19
20
20
20
20
20
20
20
21
22
22
23
23
23
24
24
24
24
25
26
27
28
29
29
29
30
31
32
32
33
34
34
35
36
37
37
37
38
38
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | T.02.00.007 | Щит/Bonnet |
Загрузка ...
|
|
| 2 | T.02.00.006 | Щит/Bonnet |
Загрузка ...
|
|
| 3 | T.02.00.005 | Щит/Bonnet |
Загрузка ...
|
|
| 4 | 145.00.56.600 | Кожух |
Загрузка ...
|
|
| 5 | 145.01.69.423 | Пластина |
Загрузка ...
|
|
| 6 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 7 | 6-10 b12x65.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 8 | М10-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 11 | М10х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 12 | 145.01.69.491 | Пластина |
Загрузка ...
|
|
| 13 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 14 | С.10х4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 15 | 145.01.69.040 | Кронштейн |
Загрузка ...
|
|
| 16 | 145.01.69.010 | Рама |
Загрузка ...
|
|
| 17 | С.24х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 18 | 6,3x71.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 19 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 20 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 21 | 145.01.69.740 | Кронштейн |
Загрузка ...
|
|
| 22 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 23 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 25 | 145.01.69.730 | Серьга |
Загрузка ...
|
|
| 26 | 142.00.67.150 | Замок |
Загрузка ...
|
|
| 27 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 28 | 142.00.67.020 | Рама |
Загрузка ...
|
|
| 29 | М10-6gx70.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 30 | 142.00.67.200 | Тяга |
Загрузка ...
|
|
| 31 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 32 | М8-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 33 | 145.01.66.310 | Кронштейн |
Загрузка ...
|
|
| 34 | РСМ-10.01.45.541 | Шайба |
Загрузка ...
|
|
| 35 | ISO 7042-М10-8 | Гайка шестигранная |
Загрузка ...
|
|
| 36 | 142.00.66.701 | Уголок |
Загрузка ...
|
|
| 37 | РСМ-10.01.30.516 | Скоба |
Загрузка ...
|
|
| 38 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 39 | 145.01.66.320 | Кронштейн |
Загрузка ...
|
|
| 40 | 142.00.66.250 | Штанга |
Загрузка ...
|
|
| 41 | 145.01.69.740-01 | Кронштейн |
Загрузка ...
|
