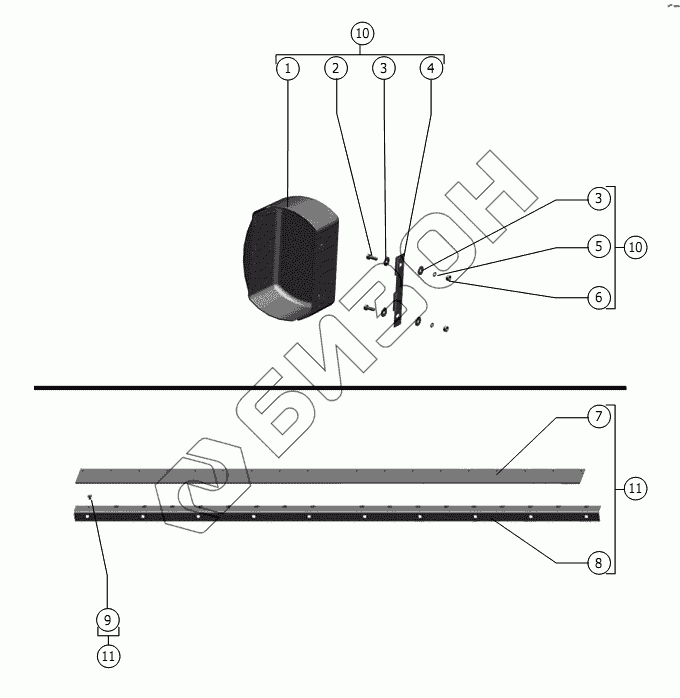

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Кожух и уплотнитель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
7
8
9
10
10
11
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 РСМ-10.01.05.002А Крышка
Загрузка ...
2 M6-6gx16.48.019 ГОСТ 7798-70 Болт
Загрузка ...
3 C 6х1,4.01.019 ГОСТ 6958-78 Шайба
Загрузка ...
4 РСМ-10.01.05.405 Петля
Загрузка ...
5 6Т 65Г 019 ГОСТ 6402-70 Шайба
Загрузка ...
6 М6-6H.6.019 ГОСТ 5915-70 Гайка
Загрузка ...
7 РСМ-10Б.01.05.004А Ремень
Загрузка ...
8 РСМ-10Б.01.05.412Б Уголок
Загрузка ...
9 140-5x14.01. 10кп ОСТ 23.2.437-77 Заклёпка
Загрузка ...
10 РСМ-10.01.05.130 Кожух
Загрузка ...
11 РСМ-10Б.01.05.120 Уплотнитель
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
