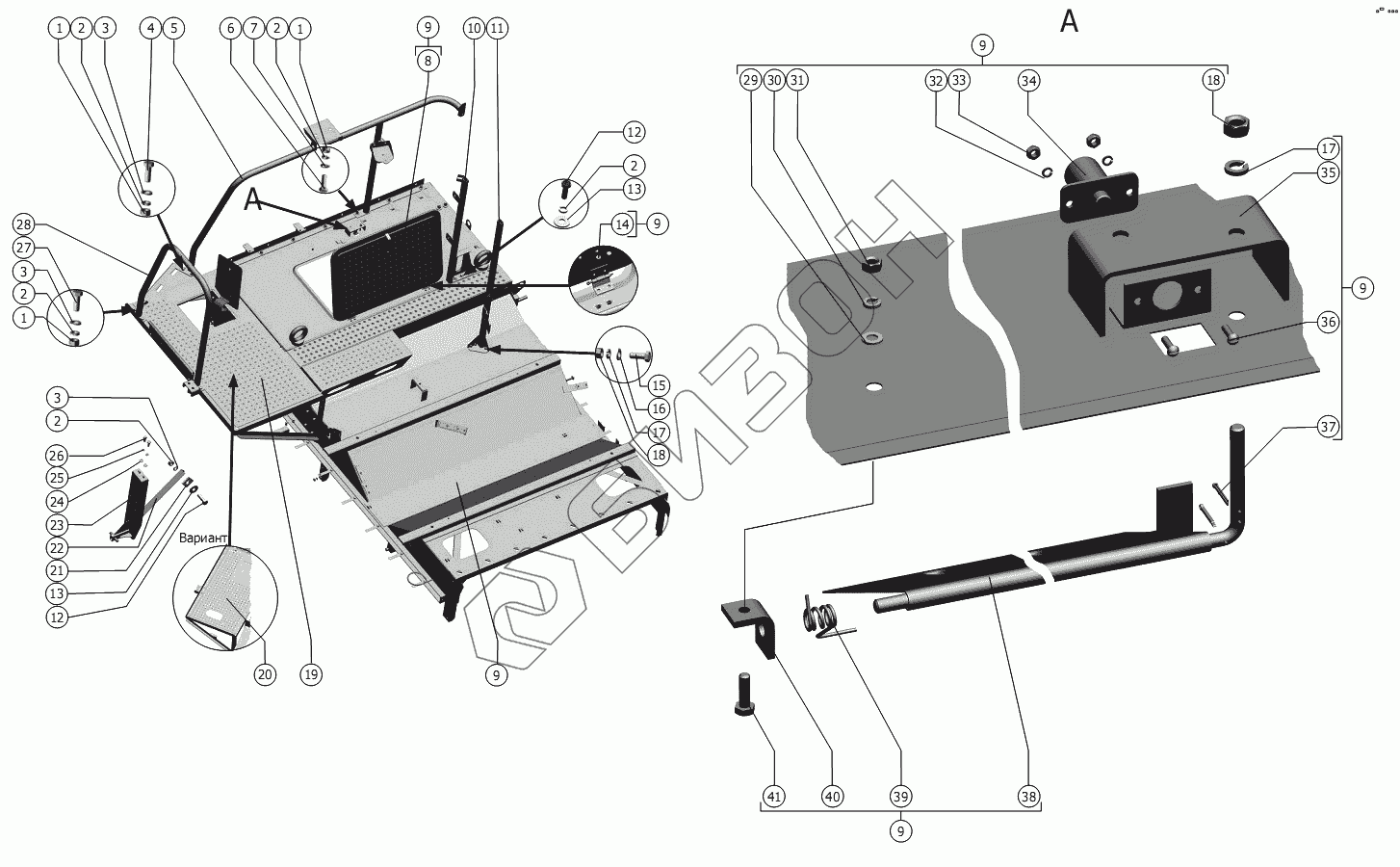

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Крыша
1
1
1
2
2
2
2
2
3
3
3
4
5
6
7
8
9
9
9
9
9
9
10
11
12
12
13
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | 142.01.58.040 | Поручень |
Загрузка ...
|
|
| 6 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 7 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 8 | 101.01.33.180 | Крышка |
Загрузка ...
|
|
| 9 | 145.30.03.050 | Крыша |
Загрузка ...
|
|
| 10 | 142.01.58.180 | Стойка |
Загрузка ...
|
|
| 11 | 142.01.58.190 | Опора |
Загрузка ...
|
|
| 12 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 13 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 14 | М6-6gx20.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 15 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 16 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 17 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 18 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | 145.30.03.100 | Площадка |
Загрузка ...
|
|
| 20 | 145.30.03.100-01 | Площадка |
Загрузка ...
|
|
| 21 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 22 | 145.01.57.701 | Уголок |
Загрузка ...
|
|
| 23 | 145.01.56.810 | Кронштейн |
Загрузка ...
|
|
| 24 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 25 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 26 | РСМ-10.05.09.421 | Шайба |
Загрузка ...
|
|
| 27 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 28 | 142.01.58.050 | Поручень |
Загрузка ...
|
|
| 29 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 30 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 31 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 32 | 4Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 33 | М4-6H.6.016 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 34 | ВК2А2Ш ТУ 37.003.1006-80 Код ОКП 45 7373 4004 | Выключатель |
Загрузка ...
|
|
| 35 | РСМ-10.01.33.504 | Скоба |
Загрузка ...
|
|
| 36 | В.М4-6gх14.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 37 | 2x16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 38 | 34-7-2-1 | Клапан |
Загрузка ...
|
|
| 39 | 60323 | Пружина |
Загрузка ...
|
|
| 40 | 50115А | Угольник |
Загрузка ...
|
|
| 41 | М6-6gx20.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
