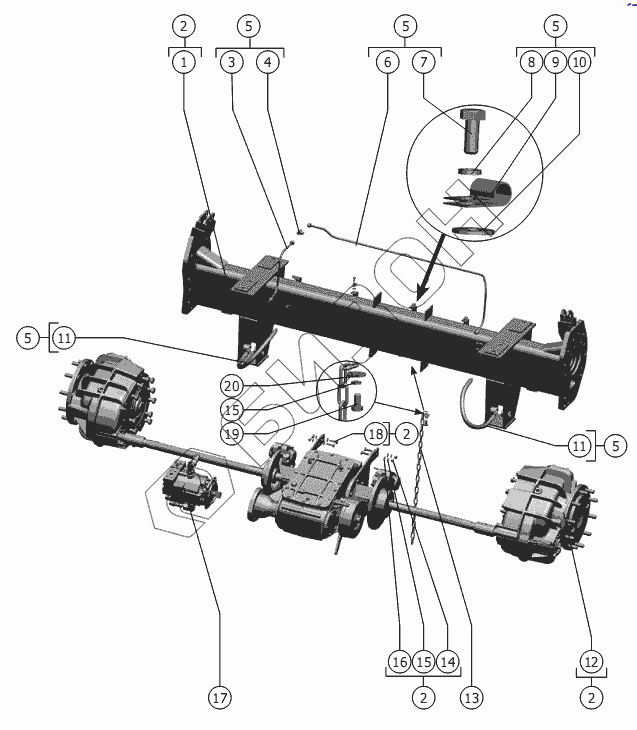

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Мост ведущих колес
1
2
2
2
2
3
4
5
5
5
5
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.02.11.020 | Балка |
Загрузка ...
|
|
| 2 | 142.02.11.010 | Мост ведущий |
Загрузка ...
|
|
| 3 | 142.09.22.020 | Трубопровод |
Загрузка ...
|
|
| 4 | T12LCFX | Тройник |
Загрузка ...
|
|
| 5 | 142.09.72.000 | Гидрооборудование моста ведущих колес |
Загрузка ...
|
|
| 6 | 142.09.22.010 | Трубопровод |
Загрузка ...
|
|
| 7 | М8-6gx14.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 8 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | 54-51452-09 | Скоба |
Загрузка ...
|
|
| 10 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 11 | РВД. 12.А2.Б2.610.25/75 ТУ 4791-001-00166887-2002 | РВД. 12.А2.Б2.610.25/75 ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 12 | 0264 265.2 | Комплект сборочных компонентов моста |
Загрузка ...
|
|
| 13 | РСМ-10.02.01.603-01 | Цепь |
Загрузка ...
|
|
| 14 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 15 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 16 | С.12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 17 | 142.09.72.070 | Гидромотор |
Загрузка ...
|
|
| 17 | 142.09.72.050 | Гидромотор |
Загрузка ...
|
|
| 17 | 142.09.72.080 | Гидромотор |
Загрузка ...
|
|
| 18 | М12-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 19 | М12-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 20 | C 12.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
